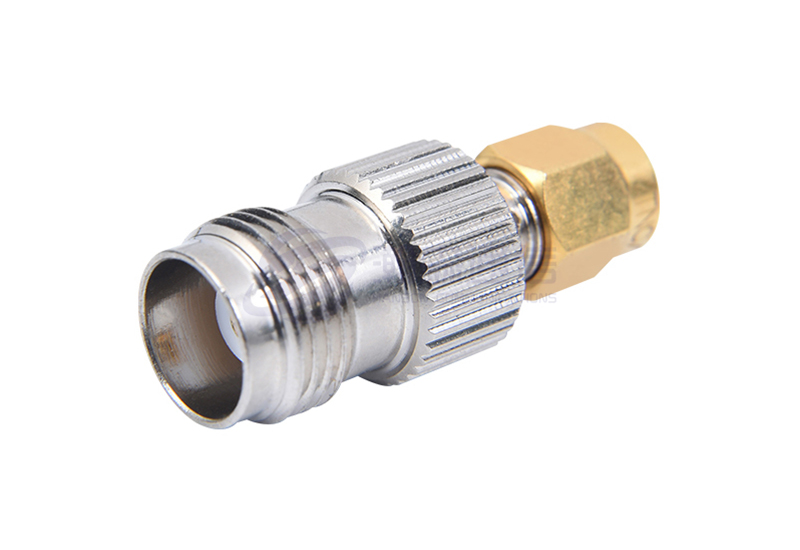

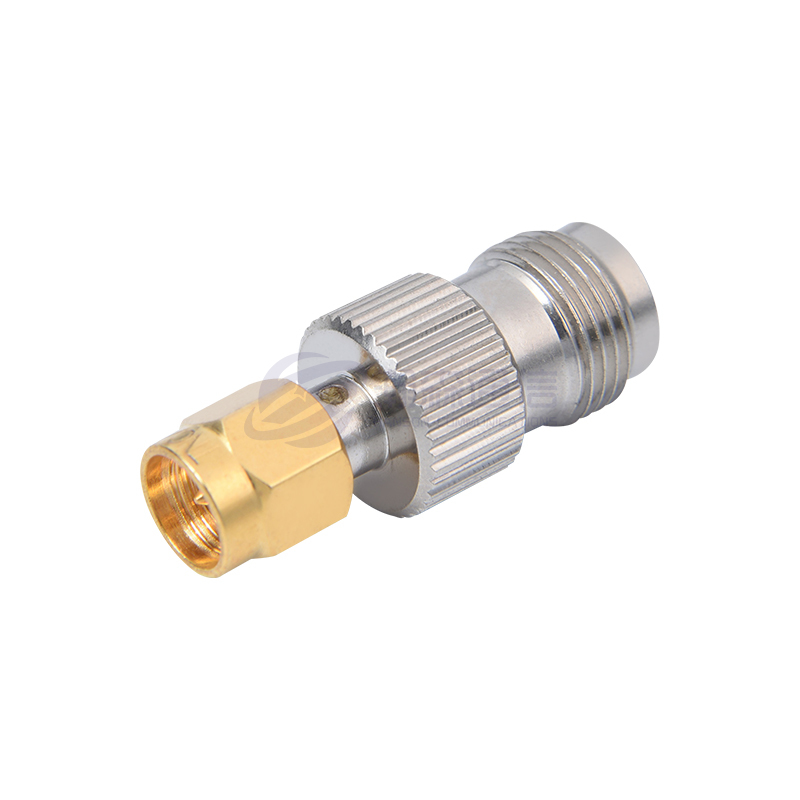

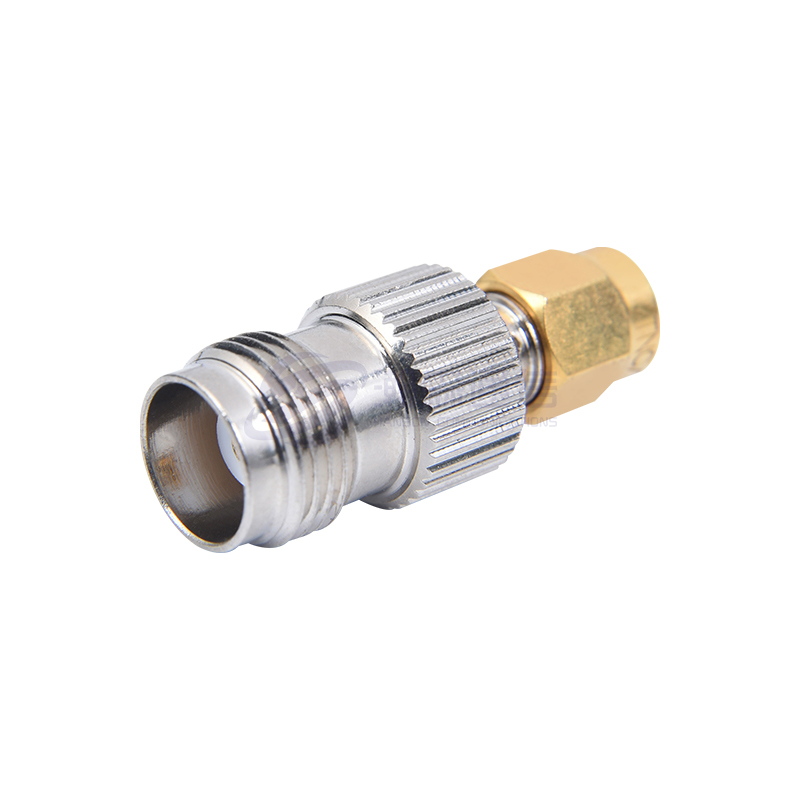

SMA - TNC シリーズ RF 同軸アダプター

1 m の RG58 ジャンパでは、2.4GHz で約 1 dB の損失が発生します。これは、入力される電力の約 20% に相当します。これを 0.141 インチのセミリジッド ケーブルに交換すると、同じ配線でその半分強が失われます。アセンブリ内の他の部分は何も変更されておらず、ケーブルの種類だけが変更されました。 そのため、RF ケ...

連続 1 kW の高出力 RF コネクタは、受動アクセサリではなく、熱および機械コンポーネントです。最初に決定するのは、どのシェルが最も強く見えるかということではありません。これは、システムが実際に示す平均電力、ピーク電力、周波数、VSWR、周囲温度、およびケーブル インターフェイスです。 25°C で定格 500 W のコネクタは、70°C の...

2.4 GHz 測定チェーンで短い RG-58 ジャンパを RG-174 ジャンパに交換すると、受信レベルが約 1.5 dB 低下します。何も問題はありません。ケーブルが細いと、その周波数での 1 メートルあたりの損失が増えるだけです。ジャケットに印刷されている RG 番号は、同軸ケーブル上で最も目立つラベルですが、単独では最も役に立ちません。 ...

技術者は、BNC 給電アンテナをマストにボルトで固定し、振動スイープを実行して、受信レベルが 10 分の 1 dB ずつ変動するのを観察します。何も失敗していません。銃剣の首輪はほんの数回転だけ後退しただけです。同じケーブル経路を TNC で再取り付けすると、ねじ込みカップリングが嵌合面を締め付けた位置に正確に保持するため、フラッターは解消されま...
