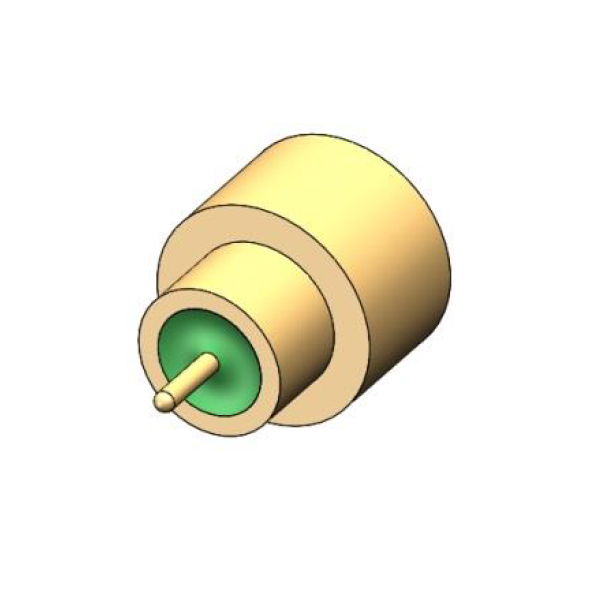

SMP密閉型コネクタ

説明：

SMP-J タイプのハーメチック RF 同軸コネクタはハーメチック パッケージングの特性を備えており、チューブ シェルまたはデバイス パネルにパッケージ化して溶接することができます。この製品のシェルと内部導体はコバール合金材料で作られており、表面は硬質金または軟質金メッキが可能です。絶縁媒体は高温で焼結されたガラスでできており、誘電率は約4です。小型、軽量、気密封止、高信頼性などの利点があります。主に封止要件または製品の体積と重量に関する特別な要件がある場合に使用され、集中的な設置に適しています。

お問い合わせ

基本構造:

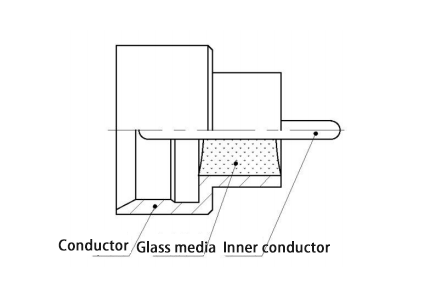

SMP-J タイプの気密型 RF 同軸コネクタは通常、外部導体、ガラス媒体、内部導体の 3 つの部分で構成され、基本構造は図に示されています。

製品の内部導体の露出部をインサートまたは面溶接で接続する場合、内部導体の端面を球面状の頭部として作製することができます。製品の内部導体の露出部を接着により接続する場合、内部導体の端面を平頭として作製したり、内部導体の露出部の側面をフライス加工したりすることができる。

主な技術パラメータ:

電気的特性
特性インピーダンス 50Ω 周波数範囲 DC～40GHz
耐電圧 500Vrms 絶縁抵抗 2000M Ω
電圧VSWR <1.4 挿入損失 ≤0.05 √f dB(GHz)
材料および機械的特性、環境特性
ケーシング 可溶化合金/金メッキ ピン プラグトリウム 繊細な合金金メッキ
絶縁媒体 ガラス コネクタの耐久性 フルディテント 100回以上
漏れ率 ≤1.01325×10 ⁹ パ ·m3/s 限られた戻り止め 500回以上
動作温度 -65℃～165℃ スムースボア ≧1000回

インターフェイスの寸法:
SMP-J タイプの気密型 RF 同軸コネクタには、フル エスケープメント、ハーフ エスケープメント、ライト ホールの 3 つのインターフェース形式があります。モデル名のFはフル脱進機、Lはハーフ脱進機、Sはライトホールを意味します。インターフェース寸法は標準インターフェース寸法とショートインターフェース寸法に分かれており、どちらも SMP-K タイプのプラグと嵌合可能です。

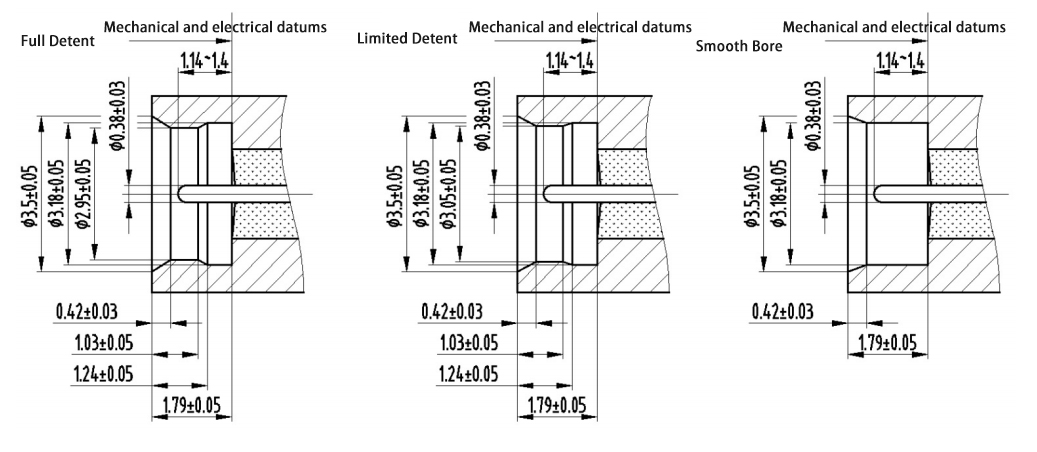

標準インターフェースサイズ：

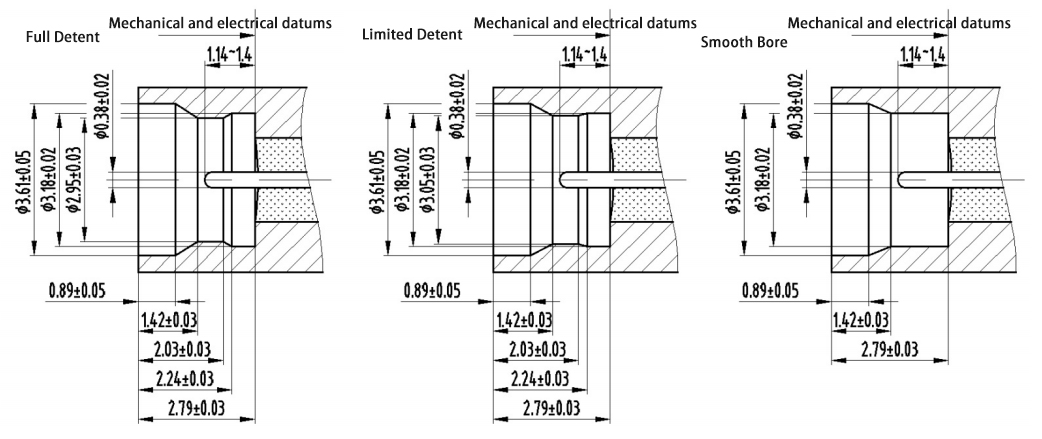

短いインターフェースサイズ：

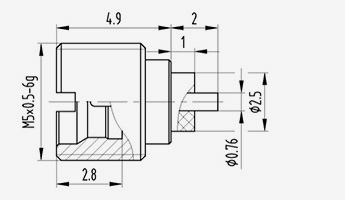

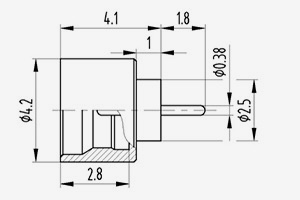

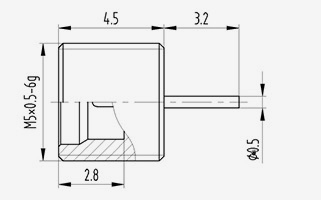

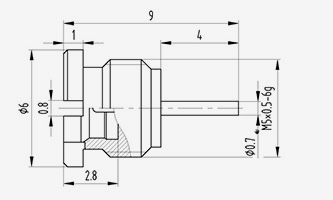

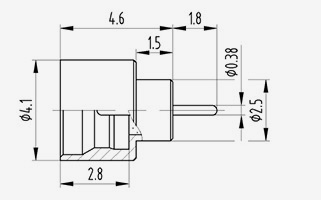

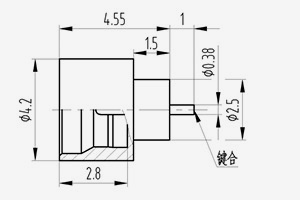

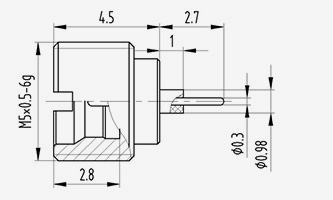

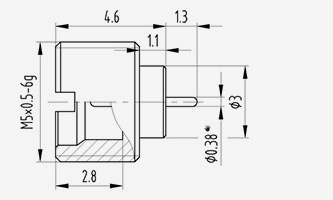

SMP シリーズ

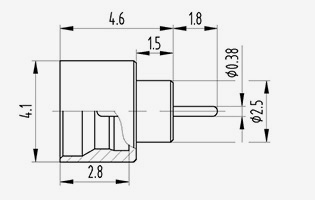

  • SMP(M)-JYD3S
    SMP(M)-JYD3S
    モデル 備考
    SMP(M)-JYD3S スムースボア

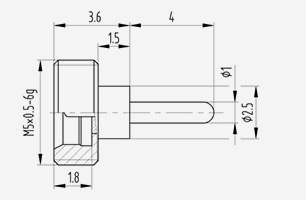

  • SMP(M)-JYD6L
    SMP(M)-JYD6L
    モデル 備考
    SMP(M)-JYD6L 制限された戻り止め

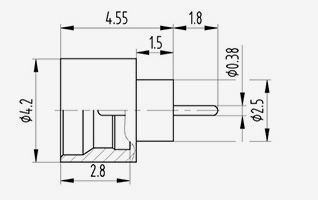

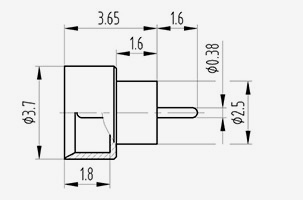

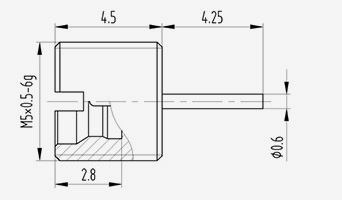

  • SMP(M)-JYD12L
    SMP(M)-JYD12L
    モデル 備考
    SMP(M)-JYD12L フルディテント

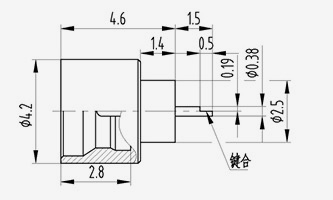

  • SMP(M)-JYD14L
    SMP(M)-JYD14L
    モデル 備考
    SMP(M)-JYD14L 制限された戻り止め

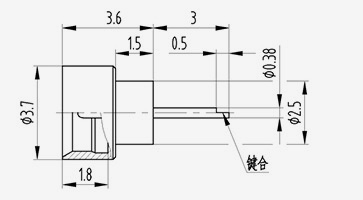

  • SMP(M)-JYD17S
    SMP(M)-JYD17S
    モデル 備考
    SMP(M)-JYD17S スムースボア

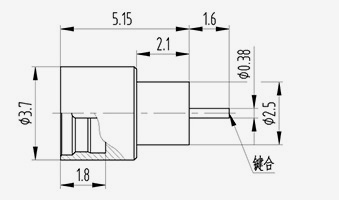

  • SMP(M)-JYD19L
    SMP(M)-JYD19L
    モデル 備考
    SMP(M)-JYD19L 制限された戻り止め

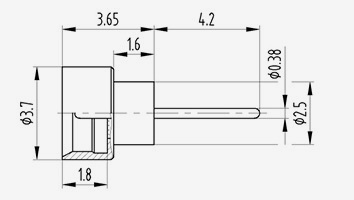

  • SMP(M)-JYD22S
    SMP(M)-JYD22S
    モデル 備考
    SMP(M)-JYD22S 制限された戻り止め

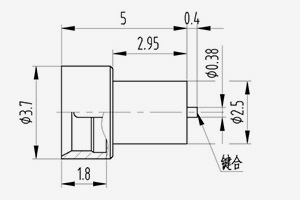

  • SMP(M)-JYD23S
    SMP(M)-JYD23S
    モデル 備考
    SMP(M)-JYD23S 制限された戻り止め
  • SMP(M)-JYD24S
    SMP(M)-JYD24S
    モデル 備考
    SMP(M)-JYD24S 限られた戻り止め
  • SMP(M)-JYD25L
    SMP(M)-JYD25L
    モデル 備考
    SMP(M)-JYD25L 限られた戻り止め

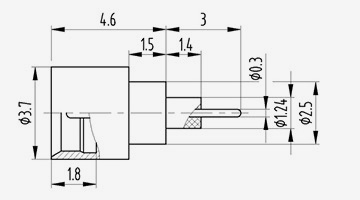

  • SMP(M)-JYD26L
    SMP(M)-JYD26L
    モデル 備考
    SMP(M)-JYD26L 限られた戻り止め

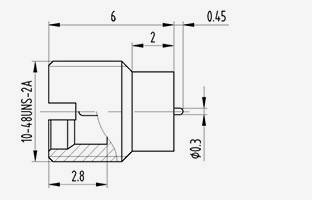

  • SMP(M)-JYD27L
    SMP(M)-JYD27L
    モデル 備考
    SMP(M)-JYD27L 制限された戻り止め

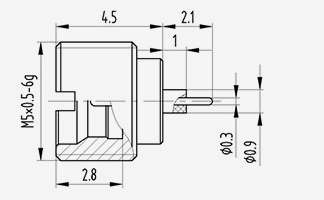

  • SMP(M)-JYD29L
    SMP(M)-JYD29L
    モデル 備考
    SMP(M)-JYD29L 限られた戻り止め

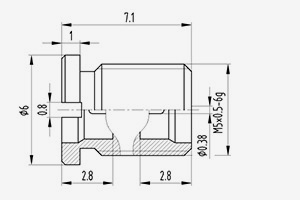

  • SMP(M)-JYD30L
    SMP(M)-JYD30L
    モデル 備考
    SMP(M)-JYD30L 制限された戻り止め
  • SMP(M)-JYD31L
    SMP(M)-JYD31L
    モデル 備考
    SMP(M)-JYD31L 制限された戻り止め
  • SMP(M)-JYD32F
    SMP(M)-JYD32F
    モデル 備考
    SMP(M)-JYD32F 限られた戻り止め
  • SMP(M)-JYD33L
    SMP(M)-JYD33L
    モデル 備考
    SMP(M)-JYD33L 制限された戻り止め
  • SMP(M)-JYD34L
    SMP(M)-JYD34L
    モデル 備考
    SMP(M)-JYD34L 制限された戻り止め
  • SMP(M)-JYD35L
    SMP(M)-JYD35L
    モデル 備考
    SMP(M)-JYD35L 制限された戻り止め
  • SMP(M)-JYD37L
    SMP(M)-JYD37L
    モデル 備考
    SMP(M)-JYD37L 限られた戻り止め
  • SMP(M)-JYD41L
    SMP(M)-JYD41L
    モデル 備考
    SMP(M)-JYD41L 限られた戻り止め
  • SMP(M)-JYD42S
    SMP(M)-JYD42S
    モデル 備考
    SMP(M)-JYD42S 制限された戻り止め
  • SMP(M)-JYD43L
    SMP(M)-JYD43L
    モデル 備考
    SMP(M)-JYD43L 限られた戻り止め
  • SMP(M)-JYD44L
    SMP(M)-JYD44L
    モデル 備考
    SMP(M)-JYD44L 制限された戻り止め
  • SMP(M)-JYD45L
    SMP(M)-JYD45L
    モデル 備考
    SMP(M)-JYD45L 制限された戻り止め
  • SMP(M)-JYD46L
    SMP(M)-JYD46L
    モデル 備考
    SMP(M)-JYD46L 制限された戻り止め
  • SMP(M)-JYD48L
    SMP(M)-JYD48L
    モデル 備考
    SMP(M)-JYD48L 制限された戻り止め
  • SMP(M)-JYD49L
    SMP(M)-JYD49L
    モデル 備考
    SMP(M)-JYD49L 制限された戻り止め
  • SMP(M)-JYD50S
    SMP(M)-JYD50S
    モデル 備考
    SMP(M)-JYD50S スムースボア
  • SMP(M)-JYD51L
    SMP(M)-JYD51L
    モデル 備考
    SMP(M)-JYD51L 限られた戻り止め
  • SMP(M)-JYD52S
    SMP(M)-JYD52S
    モデル 備考
    SMP(M)-JYD52S スムースボア
  • SMP(M)-JYD53L
    SMP(M)-JYD53L
    モデル 備考
    SMP(M)-JYD53L 制限された戻り止め
  • SMP(M)-JYD54S
    SMP(M)-JYD54S
    モデル 備考
    SMP(M)-JYD54S スムースボア
  • SMP(M)-JYD55L
    SMP(M)-JYD55L
    モデル 備考
    SMP(M)-JYD55L 制限された戻り止め
  • SMP(M)-JYD57S
    SMP(M)-JYD57S
    モデル 備考
    SMP(M)-JYD57S スムースボア
  • SMP(M)-JYD80L
    SMP(M)-JYD80L
    モデル 備考
    SMP(M)-JYD80L 限られた戻り止め
  • SMP(M)-JYD81L
    SMP(M)-JYD81L
    モデル 備考
    SMP(M)-JYD81L 限られた戻り止め
  • SMP(M)-JYD82L
    SMP(M)-JYD82L
    モデル 備考
    SMP(M)-JYD82L 限られた戻り止め
  • SMP(M)-JYD83F
    SMP(M)-JYD83F
    モデル 備考
    SMP(M)-JYD83F フルディテント
  • SMP(M)-JYD84S
    SMP(M)-JYD84S
    モデル 備考
    SMP(M)-JYD84S スムースボア
  • SMP(M)-JYD85S
    SMP(M)-JYD85S
    モデル 備考
    SMP(M)-JYD85S スムースボア
  • SMP(M)-JYD86L
    SMP(M)-JYD86L
    モデル 備考
    SMP(M)-JYD86L 制限された戻り止め
  • SMP(M)-JYD87S
    SMP(M)-JYD87S
    モデル 備考
    SMP(M)-JYD87S スムースボア
  • SMP(M)-JYD88L
    SMP(M)-JYD88L
    モデル 備考
    SMP(M)-JYD88L 制限された戻り止め
  • SMP(M)-JYD89L
    SMP(M)-JYD89L
    モデル 備考
    SMP(M)-JYD89L 制限された戻り止め
  • SMP(M)-JYD90L
    SMP(M)-JYD90L
    モデル 備考
    SMP(M)-JYD90L 限られた戻り止め
  • SMP(M)-JYD91L
    SMP(M)-JYD91L
    モデル 備考
    SMP(M)-JYD91L 限られた戻り止め
  • SMP(M)-JYD92L
    SMP(M)-JYD92L
    モデル 備考
    SMP(M)-JYD92L 制限された戻り止め
  • SMP(M)-JYD93S
    SMP(M)-JYD93S
    モデル 備考
    SMP(M)-JYD93S スムースボア
  • SMP(M)-JYD94L
    SMP(M)-JYD94L
    モデル 備考
    SMP(M)-JYD94L 限られた戻り止め
  • SMP(M)-JYD95L
    SMP(M)-JYD95L
    モデル 備考
    SMP(M)-JYD95L 制限された戻り止め
  • SMP(M)-JYD96L
    SMP(M)-JYD96L
    モデル 備考
    SMP(M)-JYD96L 制限された戻り止め
  • SMP(M)-JYD97S
    SMP(M)-JYD97S
    モデル 備考
    SMP(M)-JYD97S スムースボア
  • SMP(M)-JYJ1S
    SMP(M)-JYJ1S
    モデル 備考
    SMP(M)-JYJ1S スムースボア
