1.85mm RF同軸コネクタ

説明：

1.85mm シリーズ コネクタ (1.85mm RF コネクタとも呼ばれる) は、高周波、高精度、低損失を必要とするアプリケーション、特に 26.5 GHz 以上の信号伝送で主に使用される高性能無線周波数 (RF) コネクタです。 SMA シリーズ コネクタのコンパクトな設計で、V タイプ (2.92 mm) や K タイプ (1.0 mm) などの他の高周波コネクタと比較して、小型サイズと高い周波数性能を提供します。

パラメータ：

主な技術仕様:
◆特性インピーダンス：50Ω
◆周波数範囲：DC～67GHz
◆ 絶縁抵抗: ≥3000MΩ
◆耐電圧：500V(rms)
◆ 電圧定在波比 (VSWR): ≤1.30
◆ 嵌合回数: 500 回

お問い合わせ

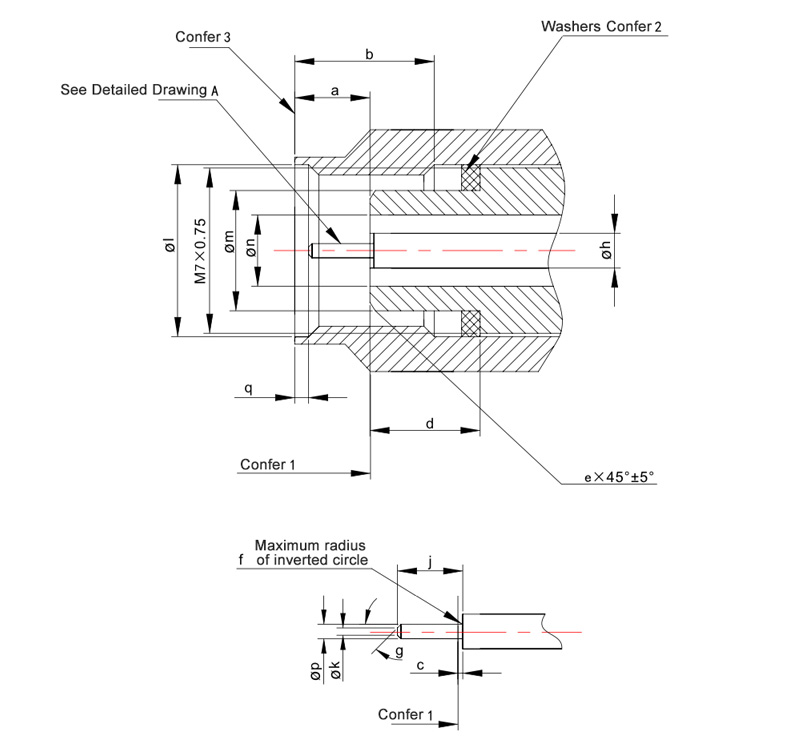

  • 1.85メートルメートル シリーズ ジャック接点 コネクタ インターフェース

サイズ mm で
分 最大 分 最大
ある 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0.002
g 28° 32° 28° 32°
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
私 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
p 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

注:
1. 機械的および電気的基準面。
2. クラス 1 コネクタに必要なワッシャー。
3. 前方オフセットの接続ナット。

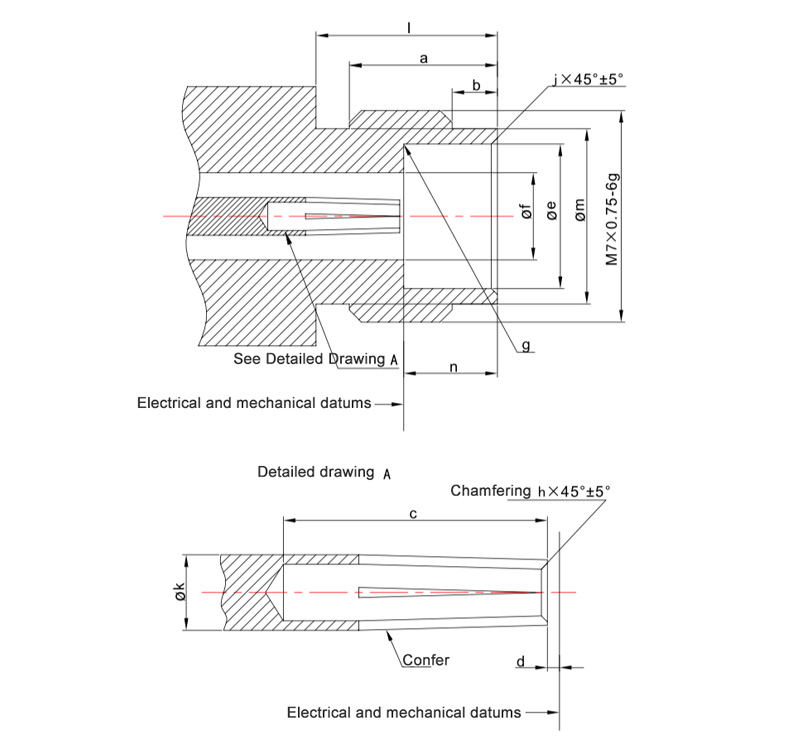

  • 1.85mm シリーズ ジャック接点 コネクタ インターフェース

サイズ mm で
分 最大 分 最大
ある 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 － 0.104 －
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g － R0.130 － R0.005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
私 6.000 － 0.236 －
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

注:
ソケット接触子の構造は任意である。直径 0.498mm ～ 0.523mm のピンと嵌合する場合、寸法は反射係数、嵌合特性、コネクタの耐久性要件を満たす必要があります。

1.85mm シリーズ

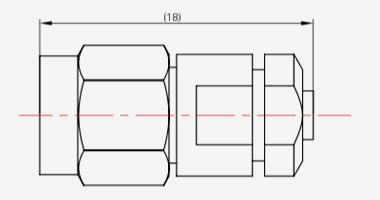

  • 1.85-JB1
    1.85-JB1
    モデル ケーブルの種類
    1.85-JB1 SFT-50-1,670-047

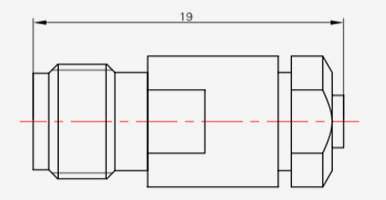

  • 1.85-KB1
    1.85-KB1
    モデル ケーブルの種類
    1.85-KB1 SFT-50-1,670-047
