TNCコネクタ

説明：

TNC シリーズ RF 同軸コネクタは、米国軍事規格 MIL-C-39012 に従って開発および製造されています。広い帯域幅、信頼性の高い接続、優れた耐衝撃性という特徴があります。無線機器、電子機器、各種レーザー部品などの信号入出力用のコネクタやRFケーブルに適しています。

パラメータ：

主な技術仕様:
◆特性インピーダンス：50Ω
◆周波数範囲：DC〜18GHz
◆ 絶縁抵抗: ≥5000MΩ
◆耐電圧：1500V(rms)
◆ 電圧定在波比 (VSWR): ≤1.30
◆ 嵌合回数: 500 回

お問い合わせ

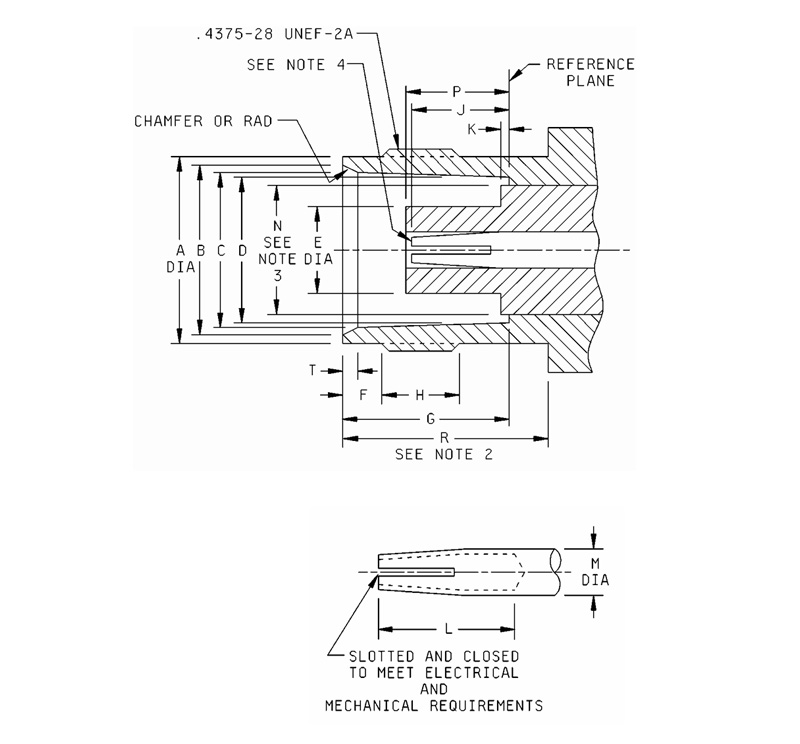

薄暗い
途中 		ミリメートル (インチ)
最小 最大
あ .378 (9.60) .381 (9.68)
B .346 (8.79) .356 (9.04)
C .327 (8.31) .333 (8.46)
D .319 (8.10) .321 (8.15)
E ------- .186 (4.72)
F .068 (1.73) .088 (2.24)
G .327 (8.31) .335 (8.51)
H .187 (4.75) -------
J .186 (4.72) .206 (5.23)
K ------- .006 (0.15)
L .195 (4.95) -------
M .081 (2.06) .087 (2.21)
N ------- .256 (6.50)
P .188 (4.78) .208 (5.28)
R .414 (10.52) -------
T .015 (0.38) .030 (0.76)

注:
1. このインターフェースは、に指定されているゲージ要件を満たさなければなりません。
MIL-PRF-39012/28。
2. 相手側コネクタのカップリングナットのクリアランス。
3. 寸法は誘電体のその部分（該当する場合）に適用されます。
金属を超えて突き出ているもの
寸法 K によるショルダー (または基準面)。
4. 直径 0.052 インチ (1.32 mm)/0.054 (1.37 mm) のピンと嵌合した場合、ID は VSwR に適合します。

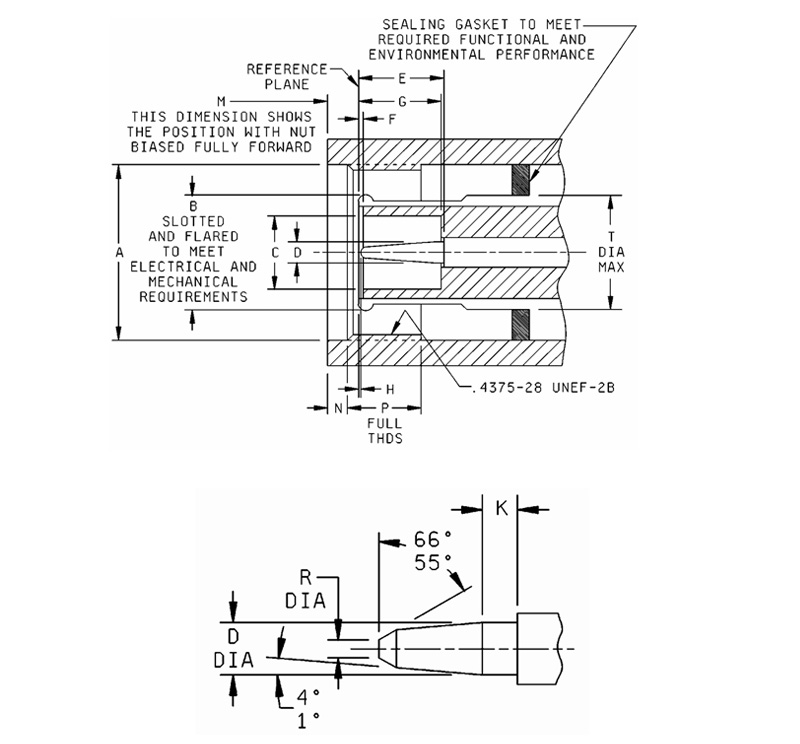

薄暗い
途中 		ミリメートル (インチ)
最小 最大
あ .440 (11.18) -------
B ゲージテスト
C .190 (4.83) -------
D .052 (1.32) .054 (1.37)
E .210 (5.33) .230 (5.84)
F .006 (0.15) -------
G .208 (5.28) .228 (5.79)
H .003 (0.08) .040 (1.02)
K .078 (1.98) -------
M ------- .078 (1.98)
N .063 (1.60) -------
P .156 (3.96) -------
R ------- .025 (0.64)
T ------- .322 (8.18)

注:
1. このインターフェースは、に指定されているゲージ要件を満たさなければなりません。 MIL-PRF-39012/26.

多国籍企業 シリーズ

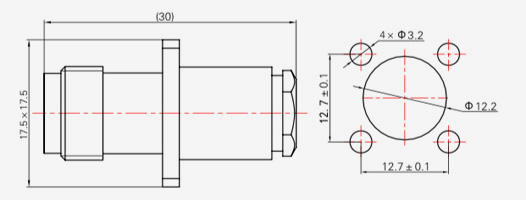

  • TNC-KF3A
    TNC-KF3A
    モデル ケーブルの種類
    TNC-KF3A SYV-50-2-1、RG316
    TNC-KF5A SYV-50-3、RG142、SFCJ-50-3-51
  • TNC-KF3A-1
    TNC-KF3A-1
    モデル ケーブルの種類
    TNC-KF3A-1 SYV-50-2-1、RG316

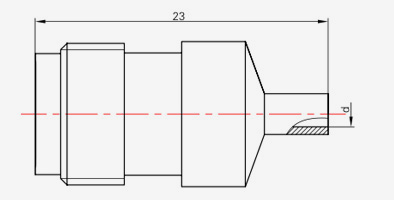

  • TNC-JB2
    TNC-JB2
    モデル ケーブルの種類 d
    TNC-JB2 SFT-50-2,670-086 Φ2.2
    TNC-JB3 SFT-50-3,670-141 Φ3.6
  • TNC-JWB2
    TNC-JWB2
    モデル ケーブルの種類 d
    TNC-JWB2 SFT-50-2,670-086 Φ2.2
    TNC-JWB3 SFT-50-3,670-141 Φ3.6
  • TNC-KB2
    TNC-KB2
    モデル ケーブルの種類 d
    TNC-KB2 SFT-50-2,670-086 Φ2.2
    TNC-KB3 SFT-50-3,670-141 Φ3.6
  • TNC-KFB2
    TNC-KFB2
    モデル ケーブルの種類 d
    TNC-KFB2 SFT-50-2,670-086 Φ2.2
    TNC-KFB3 SFT-50-3,670-141 Φ3.6
  • TNC-KFB2-1
    TNC-KFB2-1
    モデル ケーブルの種類 d
    TNC-KFB2-1 SFT-50-2,670-086 Φ2.2
    TNC-KFB3-1 SFT-50-3,670-141 Φ3.6

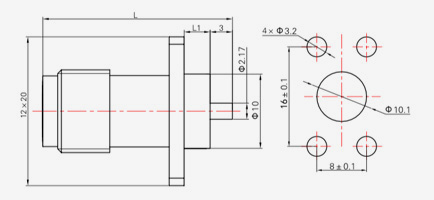

  • TNC-KFD2
    TNC-KFD2
    モデル L L1
    KFD2 27 3.5
    KFD3 22 2
  • TNC-J3A
    TNC-J3A
    モデル ケーブルの種類
    TNC-J3A SYV-50-2-1、RG316
    TNC-J5A SYV-50-3-4、RG142、SFCJ-50-3-51
    TNC-J5AC

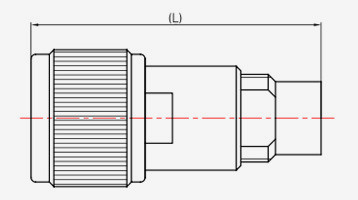

  • TNC-J4
    TNC-J4
    モデル ケーブルの種類 L
    TNC-J4 SYV-50-2-2 31
    TNC-J5 SYV-50-3-4、SFCJ-50-3-51、RG316 31
    TNC-(K)5
    TNC-J5C
    TNC-J7 SYV-50-5-1、SFCJ-50-5-51 36
    TNC-J7C
    TNC-J10 SYV-50-7-1、SYV-50-7-2、SFCJ-50-7-51 36
    TNC-J10C
  • TNC-JW5
    TNC-JW5
    モデル ケーブルの種類
    TNC-JW5 SYV-50-3-4、SFCJ-50-3-51、RG142
    TNC-JW7 SYV-50-5-1、SFCJ-50-5-51
    TNC-JW10 SYV-50-7-2、SFCJ-50-7-51
  • TNC-JW5-1
    TNC-JW5-1
    モデル ケーブルの種類
    TNC-JW5-1 SYV-50-3-4、SFCJ-50-3-51、RG142
  • TNC-K5
    TNC-K5
    モデル ケーブルの種類 L
    TNC-K5 SYV-50-3-4、SFCJ-50-3-51、RG142 31
    TNC-(J)5
    TNC-K7 SYV-50-5-1、SFCJ-50-5-51 33
    TNC-K10 SYV-50-7-1、SYV-50-7-2、SFCJ-50-7-51 33
  • TNC-KFD1
    TNC-KFD1
  • TNC-KFD4
    TNC-KFD4
