2.4mm RF同軸コネクタ

説明：

2.4mm シリーズコネクタは、高精度、高周波アプリケーション、特に 40 GHz 以上の伝送周波数範囲を必要とする信号伝送用途向けに設計された高周波 RF コネクタです。これは、マイクロ波周波数帯域、高速通信、高精度のテストおよび測定分野で高性能の信号接続を提供するのに理想的な選択肢です。

パラメータ：

主な技術仕様:
◆特性インピーダンス：50Ω
◆周波数範囲：DC〜50GHz
◆ 絶縁抵抗: ≥5000MΩ
◆耐電圧：500V(rms)
◆ 電圧定在波比 (VSWR): ≤1.35
◆ 嵌合回数: 500 回

お問い合わせ

前へ： TNCコネクタ
次へ： 1.85mm RF同軸コネクタ

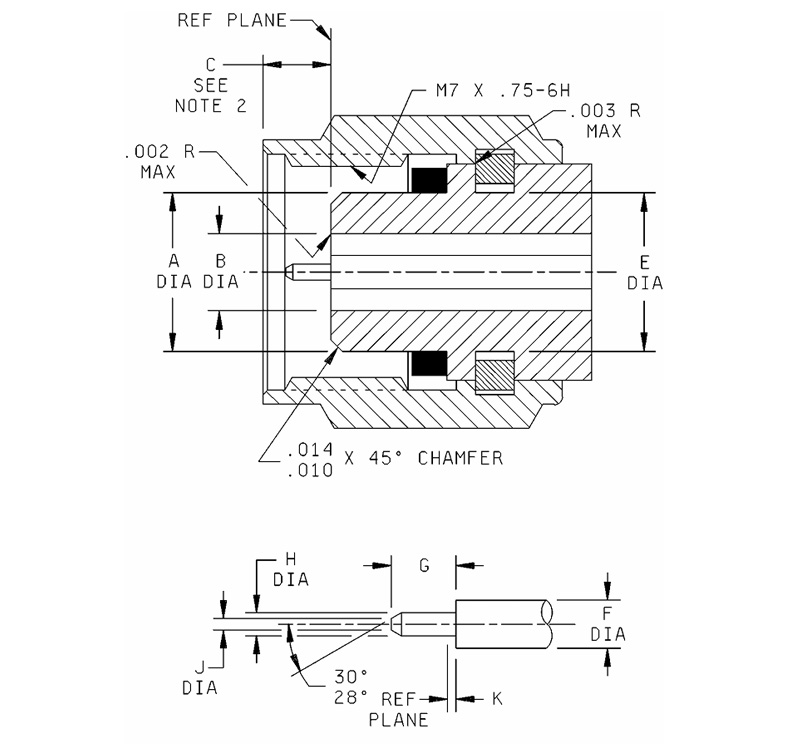

手紙	ミリメートル (インチ)
	最小	最大
あ	4.725 (.186)	4.75(.187)
B	2.393(.094)	2.408(095)
C	1.85 (.073)	2.45 (.096)
E	4.75（.187）	4.85(.191)
F	1.035（.0407）	1.05 (.0413)
G	1.34 (.053)	1.45 (.057)
H	0.498(.0196)	0.523 (.0206)
J	----------	0.25(.010)
K	0.00 (.000)	0.08 (.003)

注:
1. ねじの長さはカップリングナットの端からで、最小 4.37 mm (0.172 インチ)、0.63 mm (0.025 インチ)±0.25 mm (0.010 インチ) です。
2. カップリングナットが順方向に付勢されている場合。
3. 寸法の単位はミリメートルです。
4. インチとポンドの換算値は、情報提供のみを目的として示しています。
5. 最小カウンターボア 7 mm (0.276 インチ)。

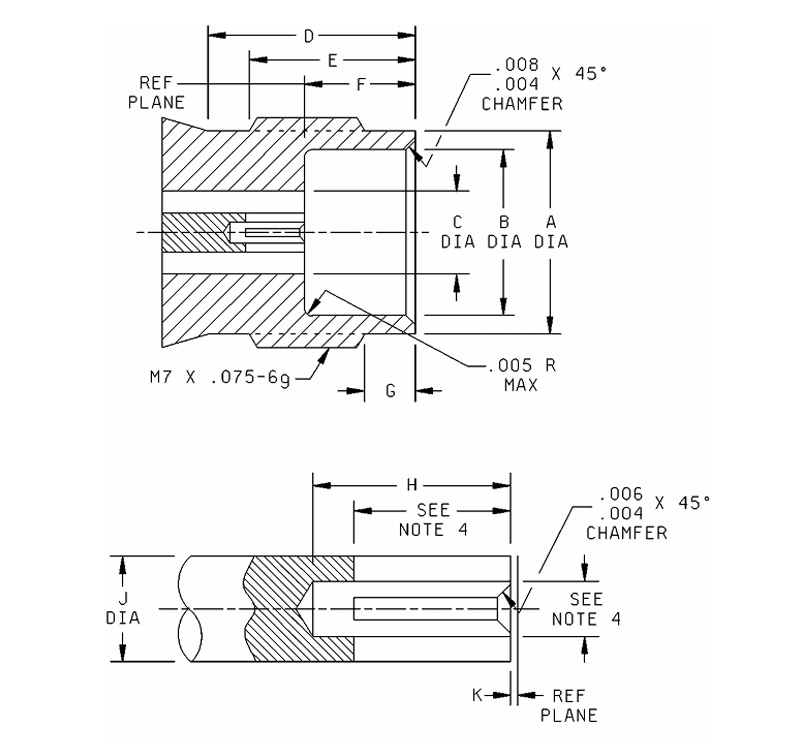

手紙	ミリメートル (インチ)
	最小	最大
あ	4.725(.186)	4.75 (187)
B	2.393 (.094)	2.408 (.095)
C	1.85 (.073)	2.45 (.096)
E	4.75（.187）	4.85 (.191)
F	1.035（.0407）	1.05 (.0413)
G	1.34 (.053)	1.45 (.057)
H	0.498 (.0196)	0.523(.0206)
J	--------	0.25 (.010)
K	0.00(.000)	0.08 (.003)

2.4mm シリーズ

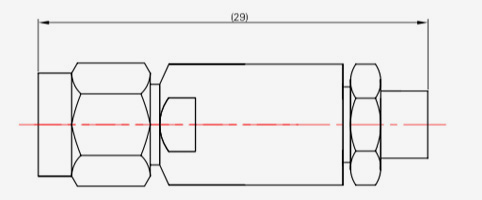

2.4-JB2

モデルケーブルの種類

2.4-JB2 SFT-50-2,670-086
2.4-J125

モデルケーブルの種類

2.4-J125 125
2.4-J230

モデルケーブルの種類

2.4-J230 ミルフレックス230
