OEM SMPM 密閉型コネクタ 供給業者

寧波ハンソン通信技術有限公司 家 / 製品 / ハーメチックシールシリーズ / SMPM 密閉型コネクタ

SMPM 密閉型コネクタ

説明：

SMPM (SubMiniature Push-on Micro) 密閉型コネクタは、フル エスケープメント、セミ エスケープメント、ライト ホールを備えた小型 RF コネクタで、高周波、コンパクトなスペース、軽量のアプリケーション向けに設計されています。軽量、高信頼性、小型が要求される通信機器や電子機器によく使用されるプッシュオンコネクタです。 SMPM コネクタは信号伝送品質が高く、優れた電気的性能を提供します。

お問い合わせ

基本構造:
SMPM-J タイプの気密型 RF 同軸コネクタは、外部導体、ガラス媒体、内部導体の 3 つの部分で構成され、基本構造を下図に示します。

主な技術パラメータ:

電気的特性
特性インピーダンス 50Ω 周波数範囲 DC～40GHz
耐電圧 500Vrms 絶縁抵抗 2000M Ω
電圧VSWR <1.4 挿入損失 ≤0.05 √f dB(GHz)
材料および機械的特性、環境特性
ケーシング 可溶化合金/金メッキ ピン 可溶化合金/金メッキ
絶縁媒体 ガラス コネクタの耐久性 フルエスケープメント 100回
漏れ率 ≤1.01325×10 ⁹ パ ·m3/s 光学穴 1000回
動作温度 -65℃～165℃

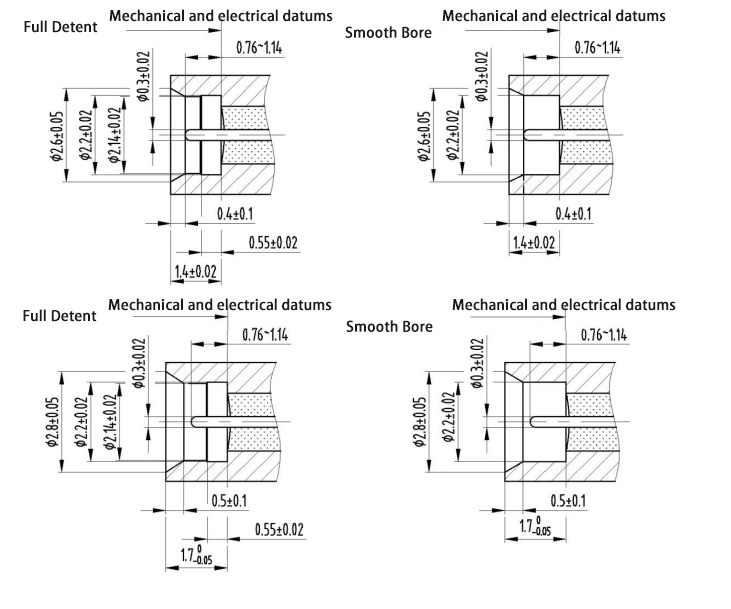

インターフェイスのサイズ:
SMPM-J タイプの気密型 RF 同軸コネクタには、フルエスケープメントとベアホールの 2 つのインターフェイス形式があります。モデル名のFはフルエスケープメントを表し、
Sはライトホールを意味します。インターフェース寸法は標準インターフェース寸法とショートインターフェース寸法に分かれており、どちらも SMPM-K タイプのプラグと嵌合可能です。

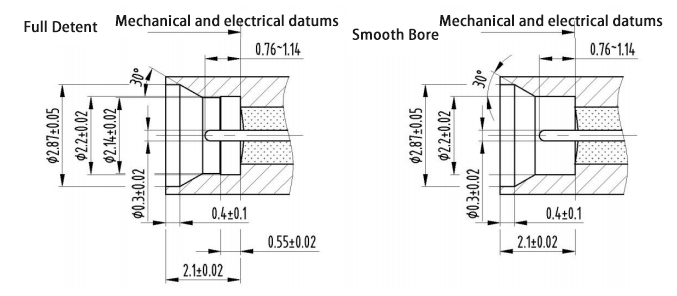

標準インターフェースサイズ:

短いインターフェース寸法:

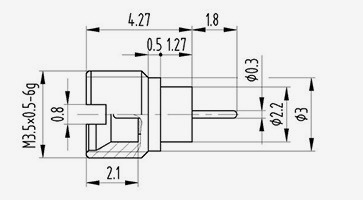

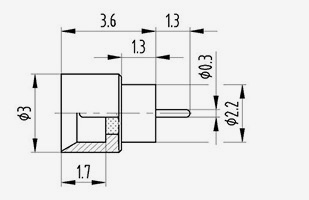

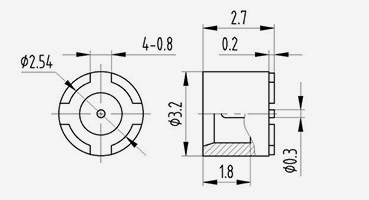

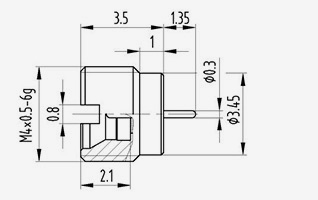

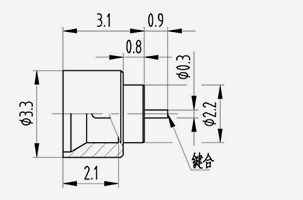

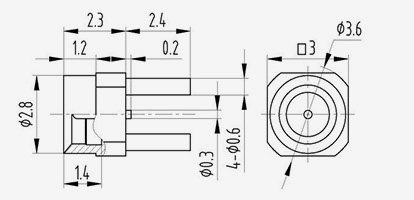

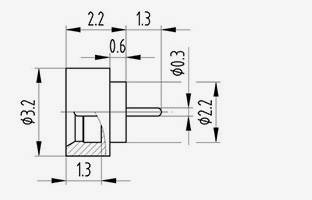

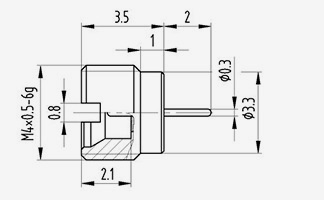

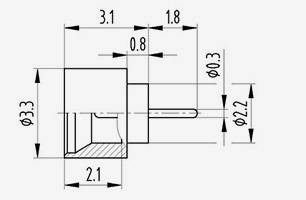

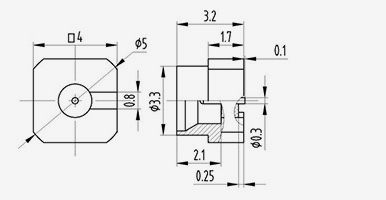

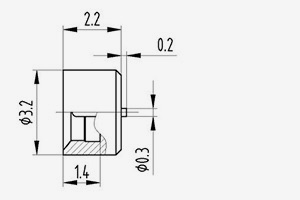

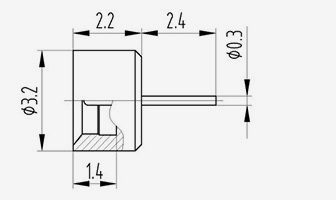

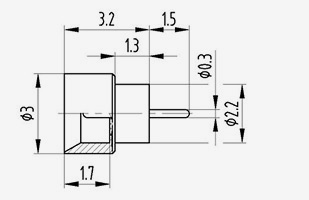

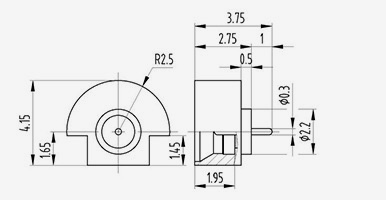

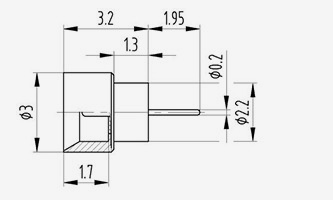

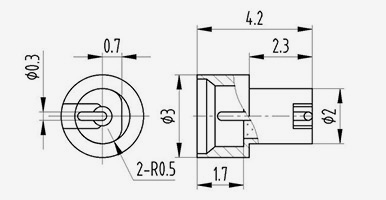

SMPM シリーズ

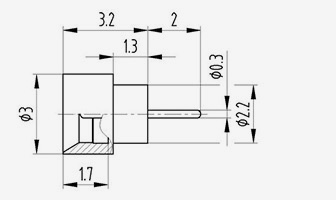

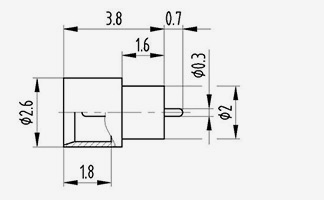

  • SMPM(M)-JYD3S
    SMPM(M)-JYD3S
    モデル 備考
    SMPM(M)-JYD3S スムースボア

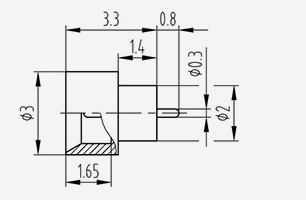

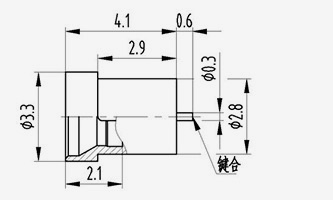

  • SMPM(M)-JYD5S
    SMPM(M)-JYD5S
    モデル 備考
    SMPM(M)-JYD5S スムースボア

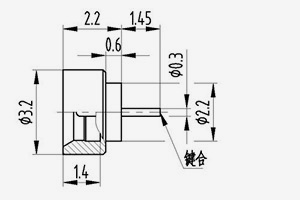

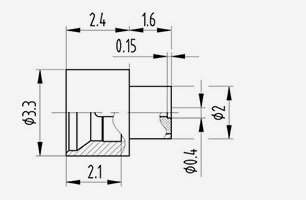

  • SMPM(M)-JYD8F
    SMPM(M)-JYD8F
    モデル 備考
    SMPM(M)-JYD8F フルディテント

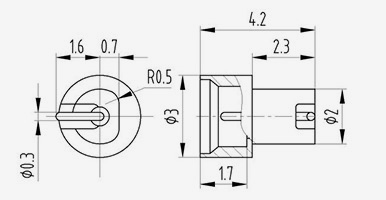

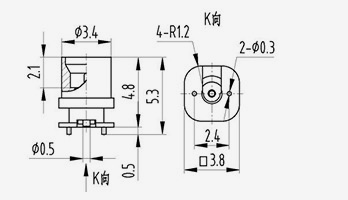

  • SMPM(M)-JYD10F
    SMPM(M)-JYD10F
    モデル 備考
    SMPM(M)-JYD10F フルディテント

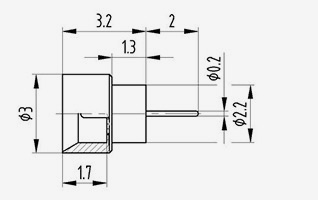

  • SMPM(M)-JYD12S
    SMPM(M)-JYD12S
    モデル 備考
    SMPM(M)-JYD12S スムースボア

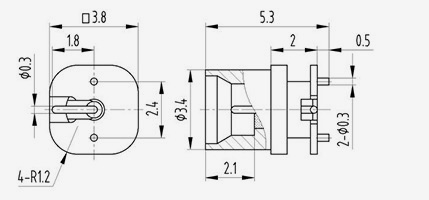

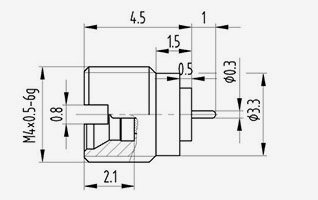

  • SMPM(M)-JYD13F
    SMPM(M)-JYD13F
    モデル 備考
    SMPM(M)-JYD13F フルディテント

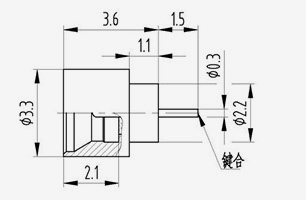

  • SMPM(M)-JYD14F
    SMPM(M)-JYD14F
    モデル 備考
    SMPM(M)-JYD14F フルディテント

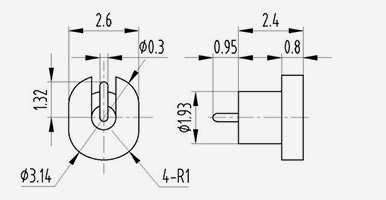

  • SMPM(M)-JYD15F
    SMPM(M)-JYD15F
    モデル 備考
    SMPM(M)-JYD15F フルディテント
  • SMPM(M)-JYD16S
    SMPM(M)-JYD16S
    モデル 備考
    SMPM(M)-JYD16S スムースボア
  • SMPM(M)-JYD17S
    SMPM(M)-JYD17S
    モデル 備考
    SMPM(M)-JYD17S スムースボア
  • SMPM(M)-JYD18S
    SMPM(M)-JYD18S
    モデル 備考
    SMPM(M)-JYD18S スムースボア
  • SMPM(M)-JYD19S
    SMPM(M)-JYD19S
    モデル 備考
    SMPM(M)-JYD19S スムースボア
  • SMPM(M)-JYD20F
    SMPM(M)-JYD20F
    モデル 備考
    SMPM(M)-JYD20F フルディテント
  • SMPM(M)-JYD21S
    SMPM(M)-JYD21S
    モデル 備考
    SMPM(M)-JYD21S スムースボア
  • SMPM(M)-JYD22F
    SMPM(M)-JYD22F
    モデル 備考
    SMPM(M)-JYD22F フルディテント
  • SMPM(M)-JYD23S
    SMPM(M)-JYD23S
    モデル 備考
    SMPM(M)-JYD23S スムースボア
  • SMPM(M)-JYD24F
    SMPM(M)-JYD24F
    モデル 備考
    SMPM(M)-JYD24F フルディテント
  • SMPM(M)-JYD25F
    SMPM(M)-JYD25F
    モデル 備考
    SMPM(M)-JYD25F フルディテント
  • SMPM(M)-JYD26F
    SMPM(M)-JYD26F
    モデル 備考
    SMPM(M)-JYD26F フルディテント
  • SMPM(M)-JYD27S
    SMPM(M)-JYD27S
    モデル 備考
    SMPM(M)-JYD27S スムースボア
  • SMPM(M)-JYD28S
    SMPM(M)-JYD28S
    モデル 備考
    SMPM(M)-JYD28S スムースボア

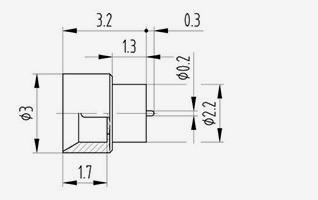

  • SMPM(M)-JYD29F
    SMPM(M)-JYD29F
    モデル 備考
    SMPM(M)-JYD29F フルディテント
  • SMPM(M)-JYD30S
    SMPM(M)-JYD30S
    モデル 備考
    SMPM(M)-JYD30S スムースボア

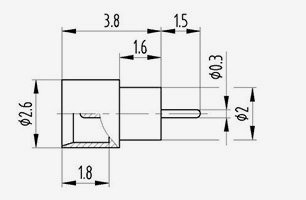

  • SMPM(M)-JYD31F
    SMPM(M)-JYD31F
    モデル 備考
    SMPM(M)-JYD31F フルディテント
  • SMPM(M)-JYD32F
    SMPM(M)-JYD32F
    モデル 備考
    SMPM(M)-JYD32F フルディテント
  • SMPM(M)-JYD33S
    SMPM(M)-JYD33S
    モデル 備考
    SMPM(M)-JYD33S スムースボア

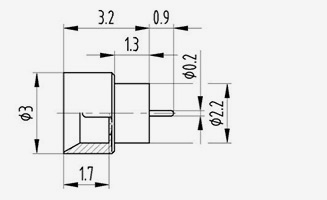

  • SMPM(M)-JYD34S
    SMPM(M)-JYD34S
    モデル 備考
    SMPM(M)-JYD34S スムースボア
  • SMPM(M)-JYD35S
    SMPM(M)-JYD35S
    モデル 備考
    SMPM(M)-JYD35S スムースボア
  • SMPM(M)-JYD36S
    SMPM(M)-JYD36S
    モデル 備考
    SMPM(M)-JYD36S スムースボア
  • SMPM(M)-JYD37S
    SMPM(M)-JYD37S
    モデル 備考
    SMPM(M)-JYD37S スムースボア
  • SMPM(M)-JYD38S
    SMPM(M)-JYD38S
    モデル 備考
    SMPM(M)-JYD38S スムースボア

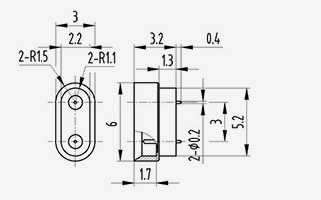

  • SMPM(M)-JYD39S
    SMPM(M)-JYD39S
    モデル 備考
    SMPM(M)-JYD39S スムースボア
  • SMPM(M)-JYD41S
    SMPM(M)-JYD41S
    モデル 備考
    SMPM(M)-JYD41S スムースボア
  • SMPM(M)-JYD42S
    SMPM(M)-JYD42S
    モデル 備考
    SMPM(M)-JYD42S スムースボア
  • SMPM(M)-JYD45S
    SMPM(M)-JYD45S
    モデル 備考
    SMPM(M)-JYD45S スムースボア
  • SMPM(M)-JYD46S
    SMPM(M)-JYD46S
    モデル 備考
    SMPM(M)-JYD46S スムースボア
  • SMPM(M)-JYD60F
    SMPM(M)-JYD60F
    モデル 備考
    SMPM(M)-JYD60F フルディテント
  • SMPM(M)-JYD61F
    SMPM(M)-JYD61F
    モデル 備考
    SMPM(M)-JYD61F フルディテント
  • SMPM(M)-JYD62F
    SMPM(M)-JYD62F
    モデル 備考
    SMPM(M)-JYD62F フルディテント
  • SMPM(M)-JYD63S
    SMPM(M)-JYD63S
    モデル 備考
    SMPM(M)-JYD63S スムースボア
  • SMPM(M)-JYD64S
    SMPM(M)-JYD64S
    モデル 備考
    SMPM(M)-JYD64S スムースボア
  • SMPM(M)-JYD65S
    SMPM(M)-JYD65S
    モデル 備考
    SMPM(M)-JYD65S スムースボア
  • SMPM(M)-JYD66S
    SMPM(M)-JYD66S
    モデル 備考
    SMPM(M)-JYD66S スムースボア
  • SMPM(M)-JHD1S
    SMPM(M)-JHD1S
    モデル 備考
    SMPM(M)-JHD1S スムースボア
  • SMPM(M)-JHD2F
    SMPM(M)-JHD2F
    モデル 備考
    SMPM(M)-JHD2F フルディテント
  • SMPM(M)-JHD3F
    SMPM(M)-JHD3F
    モデル 備考
    SMPM(M)-JHD3F フルディテント
  • SMPM(M)-JHD4F
    SMPM(M)-JHD4F
    モデル 備考
    SMPM(M)-JHD4F フルディテント
  • SMPM(M)-JHD6F
    SMPM(M)-JHD6F
    モデル 備考
    SMPM(M)-JHD6F フルディテント

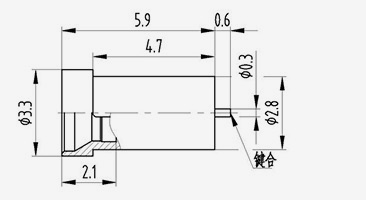

  • SMPM(M)-JHD21F
    SMPM(M)-JHD21F
    モデル 備考
    SMPM(M)-JHD21F フルディテント
  • SMPM(M)-JFD1S
    SMPM(M)-JFD1S
    モデル 備考
    SMPM(M)-JFD1S スムースボア
  • SMPM(M)-JWSD1S
    SMPM(M)-JWSD1S
    モデル 備考
    SMPM(M)-JWSD1S スムースボア

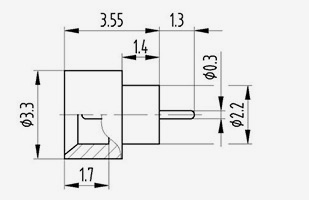

  • SMPM(M)-JWSD8
    SMPM(M)-JWSD8
    モデル 備考
    SMPM(M)-JWSD8
  • SMPM(M)-JWSD9S
    SMPM(M)-JWSD9S
    モデル 備考
    SMPM(M)-JWSD9S スムースボア
  • SMPM(M)-JWSD10S
    SMPM(M)-JWSD10S
    モデル 備考
    SMPM(M)-JWSD10S スムースボア
  • SMPM(M)-JSD1S
    SMPM(M)-JSD1S
    モデル 備考
    SMPM(M)-JSD1S スムースボア
