ハーメチック コネクタ メーカーを選択するにはどうすればよいですか?
2026.07.09
業界ニュース
クイックアンサー: ハーメチックコネクタメーカーに何を求めるか
正しい選択 密閉型コネクタ パートナーは通常、ガラスと金属のシールの品質とプロセス管理、ヘリウム漏れ検出による気密性テストの検証、RF パフォーマンスとインピーダンスのマッチング、材料の互換性とメッキの品質、特定のフィードスルー構成のカスタマイズ サポートの 5 つの実践的なチェックポイントに集約されます。これら 5 つのポイントで優れたパフォーマンスを発揮するメーカーは通常、シールの完全性と RF 特性を生産バッチ全体にわたって一貫して保持するハーメチック コネクタを提供します。
以下のセクションでは、シールの種類の比較、気密性試験方法、材料、RF 性能の考慮事項、メーカーやサプライヤーと協力するエンジニアリング チーム向けの調達ガイダンスとともに、これらのチェックポイントのそれぞれについて詳しく説明します。

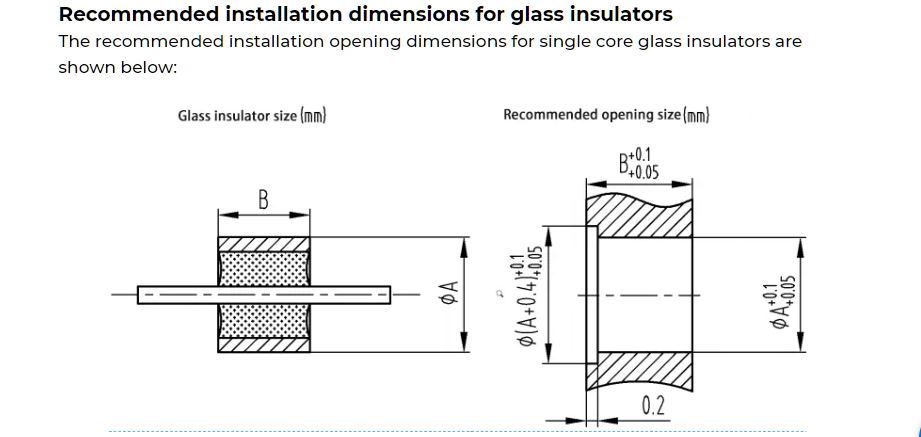

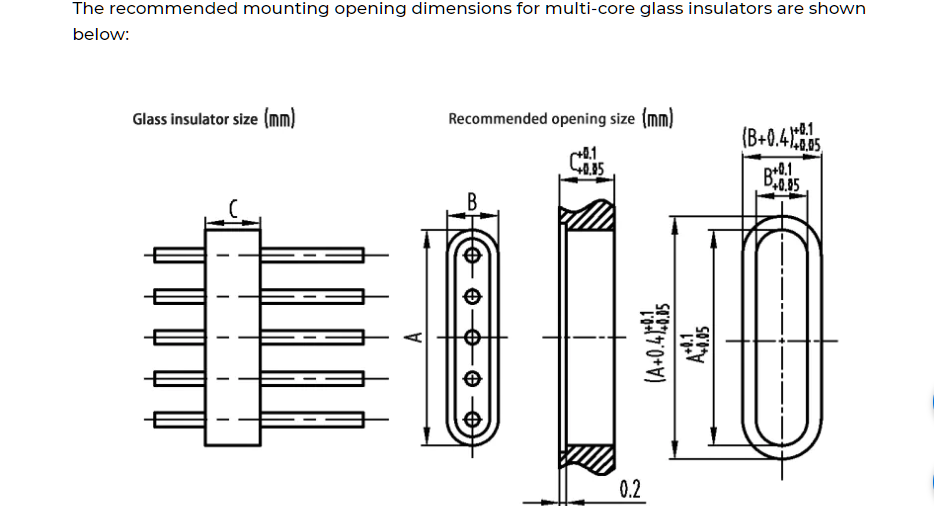

気密封止コネクタと RF ガラス焼結密封絶縁体について
ハーメチック シールド コネクタは、電気信号がバリアを通過できるようにしながら、ガス、湿気、または汚染物質が外部環境と密閉された筐体の間を通過するのを防ぐように設計された電気または RF インターフェイスです。シール構造は空気やその他のガス媒体を隔離するため、ハウジングや容器の内部環境は外部条件に関係なく安定に保たれます。これは、少量の漏れでも時間の経過とともに性能に影響を与える可能性がある用途では重要です。
ほとんどの気密フィードスルー設計は、ガラスと金属のシールによってこのバリアを実現しており、精密に配合されたガラス絶縁体が、制御された熱の下で金属シェルおよびコンタクトピンに直接融着されています。 RF ガラス焼結密閉絶縁体は、これを無線周波数アプリケーション向けにさらに一歩進め、意図した動作周波数範囲全体で気密性と安定した誘電特性の両方を考慮して選択された焼結ガラス配合を使用します。
ガラスと金属のシールが標準的なアプローチであり続ける理由
エポキシまたはエラストマーベースのシールと比較して、ガラスと金属のシールは一般に、長年の使用による熱サイクルや化学物質への曝露で劣化する可能性のある接着層に頼らずに、ガラスが金属表面に直接融着するため、絶縁体と金属シェルの間により永続的な接着を提供します。
ハーメチック コネクタのメーカーを選択する際に評価すべき重要な要素
ハーメチック コネクタ メーカーのカタログを比較するエンジニアリング チームは通常、サプライヤーとの関係を最終的に決定する前に、一貫した一連の要素を比較検討します。以下のリストは、特定のプログラムのガラス対金属シール コネクタまたはハーメチック電気フィードスルーを評価する際に最も一般的に参照されるチェックポイントを反映しています。
- ガラスと金属のシール品質とプロセス管理 - すべての生産バッチにわたって一貫した溶融温度とガラス配合。
- 気密性試験の検証 - シールが必要な漏れ率しきい値を満たしていることを確認するヘリウム漏れ検出結果の文書化。
- 意図した周波数範囲と用途に適した RF 性能とインピーダンスマッチング。
- コンタクトピン、絶縁体、シェル全体にわたる材料の互換性とメッキ品質。
- ピン数、インターフェースタイプ、取り付けスタイルのカスタマイズとフィードスルー構成オプション。
- 製造のトレーサビリティと繰り返しの生産実行にわたるバッチの一貫性。
エンジニアリング調達チーム間の共通の購入パターンに基づいて、ガラスと金属のシール品質と気密性テストの検証は、サプライヤーの評価時に最も注目される傾向があります。これは、両方とも長期信頼性に直接影響するためです。以下のグラフは、チームがハーメチック コネクタ メーカーと代替調達オプションを比較するときに、これらの要因が一般的に強調される傾向があることを示しています。
すべてのプログラムにはアプリケーションとボリュームに応じて独自の優先順位がありますが、 ガラスと金属のシール品質と気密性テストの検証は、最も影響力のある 2 つの要素に常にランクされています。 選択プロセスでは、RF パフォーマンスが厳密に続きます。
ガラス対金属シール vs エポキシシール vs エラストマーシール: シール性能の比較
すべての密閉コネクタが同じ密閉方法を使用しているわけではありません。ハーメチック コネクタ サプライヤーを評価するエンジニアリング チームは、通常、それぞれに異なる性能プロファイルを持つ 3 つの一般的なシーリング技術カテゴリに遭遇します。
ガラスと金属のシールは、制御された熱の下で絶縁体を金属シェルに直接融合させ、強固で永久的な結合を生み出します。エポキシ シーリングは、接着剤を使用して絶縁体を接着します。これは一般に製造が簡単ですが、熱サイクルや化学物質への暴露により劣化しやすくなります。エラストマーのシールはゴムまたはポリマーのガスケットに対する圧縮に依存しますが、これは通常、完全な気密性能が必要とされない低負荷の用途に使用されます。
これらの一般的なパフォーマンスの次元全体にわたって、 一般に、ガラスと金属のシールは気密性レベルと長期安定性の点で最高のスコアを獲得します。 そのため、製品の全耐用年数にわたって一貫したシール性能が重要となる航空宇宙、通信基地局、医療機器の用途で標準的な選択肢であり続けています。
気密性試験とヘリウムリーク検出
ハーメチック シールされたコネクタが実際に設計どおりに動作するかどうかを検証するには、確立された少数のテスト方法に依存します。最も一般的なのはヘリウム リークの検出です。この方法では、シールされたコンポーネントを制御されたテスト環境に置き、ヘリウムに曝露した後、シールから漏れる非常に微量の漏れ量を検出するのに十分な感度の質量分析計で測定します。
アプリケーションごとに、必要なテストの厳密さのレベルも異なります。一般的な商用電子機器向けのコネクタは通常、航空宇宙機器や医療機器向けのコネクタよりも厳しいテスト閾値に直面しており、非常に小さな漏れ率でも製品の寿命にわたって密閉環境を損なう可能性があります。
この一般的なパターンは、航空宇宙または医療用途を目的とした RF ハーメチック コネクタが、外からは同じように見えても、通常、一般的な商用機器で使用されるものよりもかなり厳しいリーク レートしきい値に保たれている理由を示しています。
ハーメチックコネクタに使用される材料
ハーメチックフィードスルーの各コンポーネントにわたる材料の選択は、シールの完全性、RF 性能、および長期耐久性に直接影響します。以下の表は、各コンポーネントの一般的な役割をまとめたものです。
| コンポーネント | 共通素材 | 機能 |
|---|---|---|
| コンタクトピン | コバールまたは銅合金 | シールを介して電気信号またはRF信号を伝送します |
| 絶縁体 | 焼結ガラスまたは溶融ガラス | 気密バリアを形成しながらピンを電気的に絶縁します |
| シェルまたはハウジング | ステンレス鋼またはコバール | 構造的な取り付けを提供し、ガラスシールと熱膨張を一致させます。 |
| メッキ | ゴールドまたはニッケル | 導電性を向上させ、接触界面の腐食を防ぎます。 |
シェル材料の熱膨張率とガラス絶縁体との熱膨張率の一致は、ガラス対金属シールコネクタの設計において最も重要でありながら見落とされやすい決定事項の 1 つです。不一致により、温度変動時にシール界面に応力が生じる可能性があるためです。
ハーメチック コネクタの RF パフォーマンスに関する考慮事項
RF ハーメチック コネクタは、気密性の完全性を超えて、意図した周波数範囲全体で信号品質を維持する必要もあります。以下のパラメータは、コネクタの選択時に気密仕様と併せて検討されるのが一般的です。
| パラメータ | 一般的な考慮事項 |
|---|---|
| 特性インピーダンス | 一般に RF 信号の一貫性のために 50 Ω システムに適合 |
| 周波数範囲 | コネクタインターフェースの形状と絶縁体の誘電特性によって決定されます |
| 電圧定在波比 | 値が低いほど、インピーダンスマッチングが向上し、信号反射が減少することを示します。 |
| 挿入損失 | 意図した動作周波数範囲全体で最小限に抑える必要があります |
安定した誘電特性を備えて配合された RF ガラス焼結密閉絶縁体は、広い温度範囲にわたってこれらのパラメータを一貫して維持するのに役立ちます。これは、屋外で一年中動作する通信基地局機器にとって重要です。
RF および高信頼性アプリケーションにおける密閉型コネクタの採用の増加
近年、通信インフラストラクチャ、航空宇宙、および医療機器プログラムでは、長期的な環境保護が重要な場合には必ず気密封止されたインターフェイスへの着実な移行が見られます。このパターンは一般に、高信頼性エレクトロニクスにおける広範な傾向を追跡しており、設計者は密閉を後付けとして扱うのではなく、プログラムの初期段階で密閉フィードスルーを指定することが増えています。
この一般的な上昇パターンは、単一の検証済みの業界全体のデータセットを指すのではなく、ハーメチック シールド コネクタ構成を優先して相互接続戦略を再評価したプログラムの数を反映しています。標準コネクタと気密アップグレードを比較検討するチームは、多くの場合、長期的な環境保護を決定要因として挙げます。
ハーメチックシール不良の原因
適切に設計されたハーメチック コネクタであっても、意図した使用プロファイルを超える条件にさらされると、シール不良が発生する可能性があります。一般的な障害経路を理解することは、エンジニアリング チームが適切なコネクタを指定し、インストール後に正しく処理するのに役立ちます。
- 温度変動が繰り返されると、ガラスと金属の接合が徐々に疲労する熱サイクル応力。
- 取り付け時や取り扱い時に機械的衝撃や過度のトルクが加わった場合。
- 長期間の環境暴露によるメッキまたはシェル界面の腐食。
- 封止プロセス自体中に混入した汚染。
- 不適切な保管により、最終組み立て前に結露が発生します。
これらの故障経路のほとんどは、慎重な取り扱いを実践し、製造のシールおよびメッキ段階で強力なプロセス管理を備えたハーメチック コネクタ メーカーを選択することで対処できます。
シールの完全性を維持するための取り付けおよび取り扱い方法
ハーメチック シールド コネクタの取り付け前および取り付け中の取り扱い方法は、ハーメチック パフォーマンスをどれだけ長く維持できるかに直接影響します。一般に、航空宇宙、通信、医療機器のプログラム全体で次の実践が推奨されます。
- ガラスシールを曲げたり応力を加えたりしないように、コネクタはピンではなくシェルを持って扱ってください。
- コネクタを嵌合するときは、シールへの機械的ストレスを避けるために、メーカーが指定したトルクを適用してください。
- 取り付ける前にコンポーネントを周囲温度に慣らして、突然の熱衝撃を避けてください。
- 汚染や結露のリスクを軽減するため、取り付ける前にコネクタを清潔で乾燥した環境に保管してください。
- 取り付ける前に、ガラス絶縁体に亀裂や変色がないか目視で検査してください。
- コネクタの意図されたデューティ サイクルを超える不必要な嵌合および抜去サイクルを制限します。
- 嵌合前に、接触面に埃や残留物がないようにしてください。
- 製品ライフサイクルの後半で気密性の問題が発生した場合に、トレーサビリティをサポートするために取り付けバッチを文書化します。
一貫した取り扱いルーチンに従うことで、使用開始後のハーメチック電気フィードスルーの寿命を縮める可能性があるストレスや汚染が発生する可能性が減ります。
ハーメチック コネクタのメーカーおよびサプライヤーから調達
特定のガラス対金属シール構成を中心に構築されたハーメチック シール コネクタを必要とするプログラムは、通常、一般販売代理店ではなくメーカーと直接連携します。 Ningbo Hanson Communication Technology Co., Ltd. は、ハーメチック コネクタ メーカーおよび卸売 RF ガラス焼結密閉絶縁体工場として運営されており、RF 同軸コネクタ、アダプタ、およびケーブル アセンブリにおいて合わせて 30 年以上の経験があります。
同社は独自の機械加工ワークショップ、電気めっきワークショップ、組立ワークショップを維持しており、安定した材料サプライヤーのグループによってサポートされているため、原材料から最終組み立てまでの生産の各段階をより厳密に制御できます。中国ハーメチック コネクタ工場として、主な製品範囲には、RF 同軸コネクタ、アダプタ、高周波ケーブル アセンブリ、低相互変調ケーブル アセンブリが含まれており、それに加えて、特定の構成要件を持つ顧客向けのカスタム ハーメチック フィードスルーおよび OEM ハーメチック コネクタ プログラムも提供しています。
このハーメチック コネクタ サプライヤーの製品は、航空宇宙、通信基地局、医療機器のアプリケーション全体で使用されており、一貫したハーメチック性と RF 性能が継続的な運用上の優先事項となっています。ハーメチック コネクタの OEM パートナーを調達しているエンジニアリング チームの場合、一般に、独自の機械加工およびメッキ プロセスを管理するメーカーと協力することで、生産実行全体にわたってより一貫したバッチ間の品質がサポートされます。
ハーメチックコネクタに関するよくある質問
- Q1: ハーメチックコネクタとは何ですか?
A: ハーメチック コネクタは、ガス、湿気、または汚染物質が外部環境と密閉された筐体の間を通過するのを防ぐ、密閉バリア (通常はガラスと金属) で構築された電気または RF インターフェイスです。 - Q2: ガラスと金属のシールはどのように機能しますか?
A: ガラス絶縁体は、制御された熱の下で金属シェルとコンタクト ピンに直接融着され、エンクロージャを密閉しながらピンを電気的に絶縁する強固な結合を形成します。 - Q3: 気密性はどのようにテストされますか?
A: 気密性はヘリウム漏れ検出によって最も一般的に検証されます。この場合、密封されたコンポーネントをヘリウムに曝露し、質量分析計で測定して非常に小さな漏れ量を検出します。 - Q4: ヘリウムリーク検査とは何ですか?
A: ヘリウムリークテストは、密閉されたコンポーネントをヘリウムガスにさらし、高感度の検出器を使用してシールから漏れるヘリウムを測定し、気密レベルを確認する方法です。 - Q5: なぜ密閉フィードスルーを使用するのですか?
A: 気密フィードスルーは、電気信号または RF 信号がエンクロージャの壁を通過できるようにしながら、敏感な内部環境を湿気、ガス、汚染から保護します。 - Q6: ハーメチックコネクタの選び方は？
A: ガラスと金属のシール品質、文書化された気密性テスト結果、対象周波数範囲の RF 性能、材料の互換性、利用可能なカスタマイズ オプションに焦点を当てます。 - Q7: ハーメチックコネクタにはどのような材料が使用されていますか?
A: 一般的な材料には、コバールまたは銅合金のコンタクト ピン、焼結または溶融ガラス絶縁体、ステンレス鋼またはコバールのシェル、金またはニッケルメッキなどがあります。 - Q8: ハーメチックシール不良の原因は何ですか?
A: 一般的な原因には、熱サイクル応力、取り付け時の機械的衝撃、めっき界面の腐食、封止時の汚染、組み立て前の不適切な保管などが含まれます。
