RF 同軸コネクタを適切に取り付ける方法: 手順とテクニック

RF同軸コネクタは通信システムに欠かせない部品であり、放送、テレビ、無線通信、レーダー、衛星通信などの分野で広く使用されています。これらのコネクタは、同軸ケーブルを機器に接続するために使用され、信号伝送の品質と安定性を保証します。 RF 同軸コネクタを適切に取り付けると、システムの全体的なパフォーマンスが向上するだけでなく、機器の耐用年数も延長されます。

1. 基本構造 RF 同軸コネクタ
RF 同軸コネクタは通常、次の主要部品で構成されます。
中心導体: 信号を伝送するコア部分で、通常は銅またはその他の導電性材料で作られています。
絶縁層: 中心導体を外部導体から絶縁します。通常はポリエチレンまたはその他の誘電率の高い材料でできています。
外部導体: 通常は編組銅線またはアルミ箔で、電流を伝送し、外部の電磁干渉をシールドするアース線として機能します。
コネクタとハウジング: 物理的な接続と保護を提供し、通常は金属材料 (真鍮、ステンレス鋼など) で作られます。

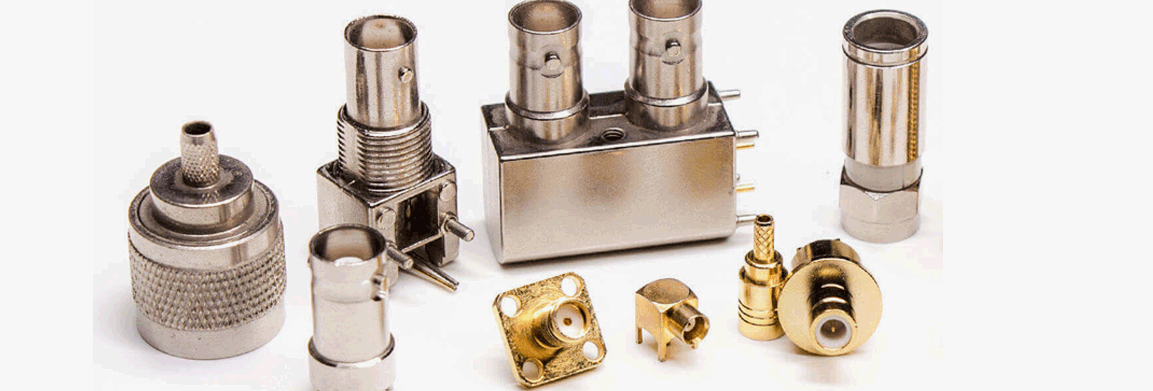

BNC、SMA、TNC、N タイプなど、さまざまなタイプの RF 同軸コネクタは構造が若干異なりますが、基本的な取り付け原理と手順は似ています。

2. RF 同軸コネクタの取り付け手順
(1) 道具や材料を準備する
取り付ける前に、次の工具と材料があることを確認してください。
RF 同軸ケーブル (適切なモデルと長さを選択してください)
RF コネクタ (BNC、SMA など、一致するコネクタ タイプを選択します)

ケーブルストリッピングツール: ケーブルの外側の絶縁層を剥がし、内部の導体を露出させるために使用します。
圧着工具: コネクタをケーブルにしっかりと接続するために使用します。
電気ナイフ、ワイヤーストリッパー: ケーブルの外部絶縁体を正確に剥がし、内部導体を露出させるために使用されます。

(2) ケーブルの外装被覆を剥く
ケーブルストリッピングツールを使用してケーブルの外側の絶縁層を剥がし、内側の編組導体と絶縁材料を露出させます。内部導体や絶縁層の損傷を避けるため、剥離の際は精度に注意してください。通常、剥がされた長さはコネクタの取り付け長さです。正確な長さについては、使用する特定のコネクタの要件を参照してください。外側の編組層を取り外す: ツールを使用してケーブルの外側の編組層をゆっくりと剥がし、外側に折ります。これにより、良好なアース接続が確保されます。
中心導体の露出: 内部の絶縁体をナイフで慎重に取り除き、中心導体を露出させます。剥ぎ取られた部分の長さは、通常、コネクタの設計要件によって異なります。

(3) ケーブルをコネクタに挿入する
用意したケーブルをコネクタの端子に差し込みます。中心導体が正確に位置合わせされ、コネクタの内側の穴に完全に挿入されていること、編組層と外部導体がコネクタの外側ケーシングにしっかりと接触していることを確認してください。
挿入時の位置合わせの確認: 中心導体がコネクタの中心導体の穴に完全に入り、位置ずれがないようにする必要があります。信号の適切なアース接続を確保するには、外側の編組導体がコネクタのケーシングにしっかりと接触している必要があります。

(4 ) コネクタの圧着
圧着工具を使用してコネクタを圧着します。この手順は、コネクタとケーブル間の安全な接続を確保するために重要です。圧着中は、圧着工具が均等に圧力を加え、ケーブルやコネクタの損傷を避けながらコネクタをケーブルにしっかりと固定するようにしてください。

圧着力: 圧着力は適度で、ケーブルや中心導体を過度に圧縮することなく確実に接続できるようにする必要があります。

圧着品質の確認: 圧着後、コネクタがしっかりと緩んでいないことを確認します。

(5) コネクタ全体の接続確認
圧着後、コネクタとケーブル間の接続の品質を確認します。中心導体がコネクタの内部コアにしっかりと接続されており、外部導体がコネクタのケーシングに完全に接触しており、信号の漏れがないことを確認してください。
電気接続の確認: マルチメーターを使用してケーブルの電気接続を測定し、断線や短絡がないことを確認します。
信号伝送のテスト: 条件が許せば、信号発生器とオシロスコープを使用して信号伝送の品質をテストし、信号損失や干渉をチェックできます。

(6) 接続完了と保護
接続完了後、必要に応じて熱収縮チューブやテープなどを使用してケーブル接続を保護し、水や埃による接続品質への影響を防ぎます。
熱収縮チューブの使用: 防水が必要な場合は、熱収縮チューブを使用してコネクタを密閉し、接続が湿気や外部汚染の影響を受けないようにします。

3. RF 同軸コネクタを取り付けるためのヒント
(1) 適切なコネクタとケーブルを選択する
コネクタの仕様が使用するケーブルと一致していることを確認してください。さまざまなタイプのコネクタ (SMA、BNC、N タイプなど) が、さまざまな周波数範囲やアプリケーション シナリオに適しています。間違ったコネクタを選択すると、信号損失や不安定性が発生する可能性があります。

(2) ケーブルの皮むきの精度に注意
ケーブルの外層を剥がすときは、剥がす長さが適切であることを確認し、中心導体の露出が多すぎたり、絶縁層を損傷したりする過度の剥ぎを避けてください。専門的なストリッピングツールを使用すると、ケーブルへのダメージを軽減し、安定した信号伝送を確保できます。

(3) 過剰な圧着を避ける
過剰な圧着は中心導体を損傷したり、接触不良を引き起こす可能性があります。したがって、コネクタがしっかりと固定され、締めすぎないように圧着力を制御してください。

(4) ケーブルを清潔に保つ
取り付け中は、ケーブルとコネクタがほこり、油、その他の汚染物質で汚染されないように注意してください。これらの不純物は信号伝送の品質に影響を与え、信号損失を引き起こす可能性もあります。

4. 一般的な問題と解決策
(1) コネクタの緩み
取り付け後にコネクタが緩んだ場合は、圧着が均一であることを確認するか、ケーブルのむき長さを再調整してください。

(2) 信号の減衰
信号の減衰は、コネクタの不一致、不適切な取り付け、またはケーブルの損傷によって発生する可能性があります。ケーブルとコネクタの互換性を再確認し、取り付け精度を確保してください。

(3) 電気接続不良
電気接続不良は、圧着が不十分である、導体がコネクタに完全に挿入されていないなどが原因である可能性があります。中心導体と外部導体がコネクタにしっかりと接続されていることを確認してください。

RF 同軸コネクタの取り付けは、慎重な作業を必要とする技術的な作業です。正しい設置手順と技術は、信号伝送の品質とシステムの安定性に直接影響します。正確な剥離、挿入、圧着操作を通じて確実なコネクタ接続を確保することで、システムのパフォーマンスを効果的に向上させ、信号干渉を低減できます。
