RF同軸コネクタ Manufacturers
RF 同軸コネクタは、無線周波数 (RF) 信号伝送に使用される電気コネクタです。通常、信号伝送の安定性と信頼性を確保するために高周波信号の接続に使用されます。 RF 同軸コネクタは、通信機器、テレビ、放送、無線ネットワークなどの分野で一般的に使用されています。
-

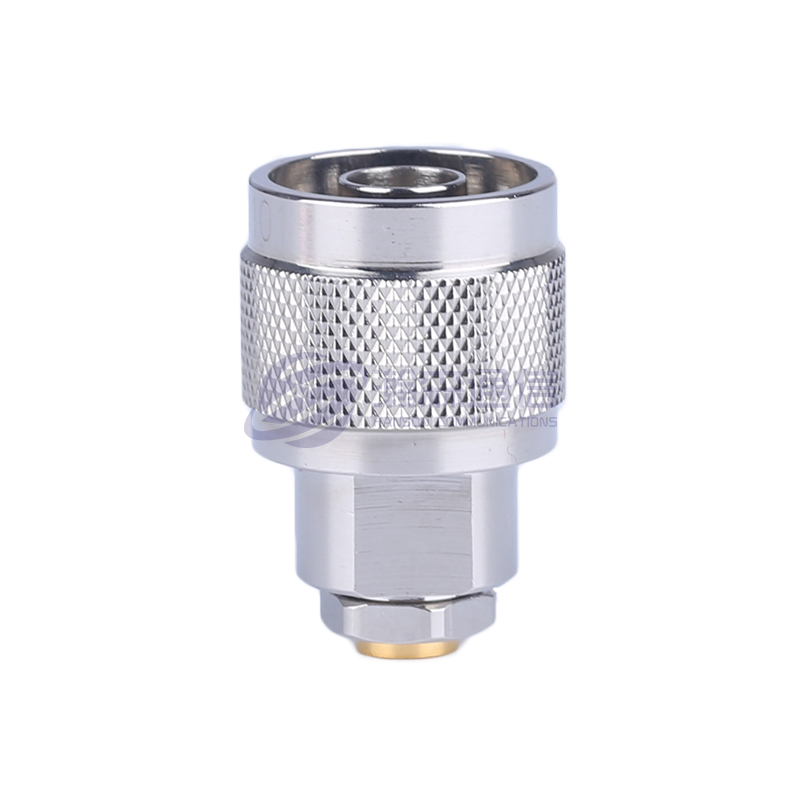

N型RF同軸コネクタ
詳細：
N タイプ シリーズ RF 同軸コネクタは、米国軍事規格 MIL-C-39012 に従って開発、製造されたネジ接続機構を備えた RF 同軸コネクタです。広い帯域幅、良好な耐衝撃性、高い信頼性、優...もっと見る -
2.4mm RF同軸コネクタ
詳細：
2.4mm シリーズ コネクタは、高精度、高周波アプリケーション、特に 40 GHz 以上の伝送周波数範囲を必要とする信号伝送用途向けに設計された高周波 RF コネクタです。これは、マイクロ波周...もっと見る -
1.85mm RF同軸コネクタ
詳細：
1.85mm シリーズ コネクタ (1.85mm RF コネクタとも呼ばれる) は、高周波、高精度、低損失を必要とするアプリケーション、特に 26.5 GHz 以上の信号伝送で主に使用される高性...もっと見る -
1.0mm RF同軸コネクタ
詳細：
1.0mm RF コネクタは小型の RF 同軸コネクタで、通常は高周波信号の伝送に使用されます。インターフェイス サイズは 1.0 mm で、通信機器、試験機器、航空宇宙などの高周波および高密度...もっと見る
私たちについて
寧波ハンソン通信技術有限公司
Ningbo Hanson Communication Technology Co., Ltd. is China RF Coaxial Connector Manufacturers and
Wholesale 50 Ohm & 75 Ohm RF Coaxial Connector Factory. We are a manufacturer specializing in the production, processing, and trade of communication components, with more than 30 years of experience in RF coaxial connectors, adapters, and cable assemblies.
同社は現在、独自の機械加工工場、電気めっき工場、組立工場、および安定した信頼できるサプライヤーのグループを開発しました。会社の目的は、顧客に高品質の製品を提供することです。主な製品
RF 同軸コネクタ、アダプタ、高周波ケーブル アセンブリ、および低相互変調ケーブル アセンブリです。さらに、当社は、製品に対する顧客の特別な要件を満たすためにカスタマイズされたニーズを持つ顧客向けのサービスも提供できます。
同社の製品は、航空宇宙、通信基地局、医療機器、その他のハイテク分野で広く使用されています。企業の改革、革新、発展、成長の際に、当社は率先してISO9001国際品質マネジメントシステムに参加し、管理レベルを継続的に向上させ、新旧の顧客により満足のいく製品とサービスを提供しました。
最新ニュース
-
それでも RFコネクタ は強力ですが、精密なインターフェースは非常に壊れやすいです。不適切な操作は性能の低下や寿命の短縮の主な原因となります。次のガイドラインに従うと、耐用年数を延ばすことができます。 1. 業務を標準化し、暴力を回避する (1) トルクレンチを使用して接続します。 コネクタを手で締めると、力が過剰または不足しやすくなります。 締めすぎると、ネジの剥がれ、シェルの変形、中心導体の凹み、さらには誘電体材料の損傷を引き起こす可能性があります。この損傷は通常、回復不可能です。 緩みすぎ：接触不良、インピーダンスの不連続、信号の反射、振動による緩みの原因となるほか、塵...
READ MORE -

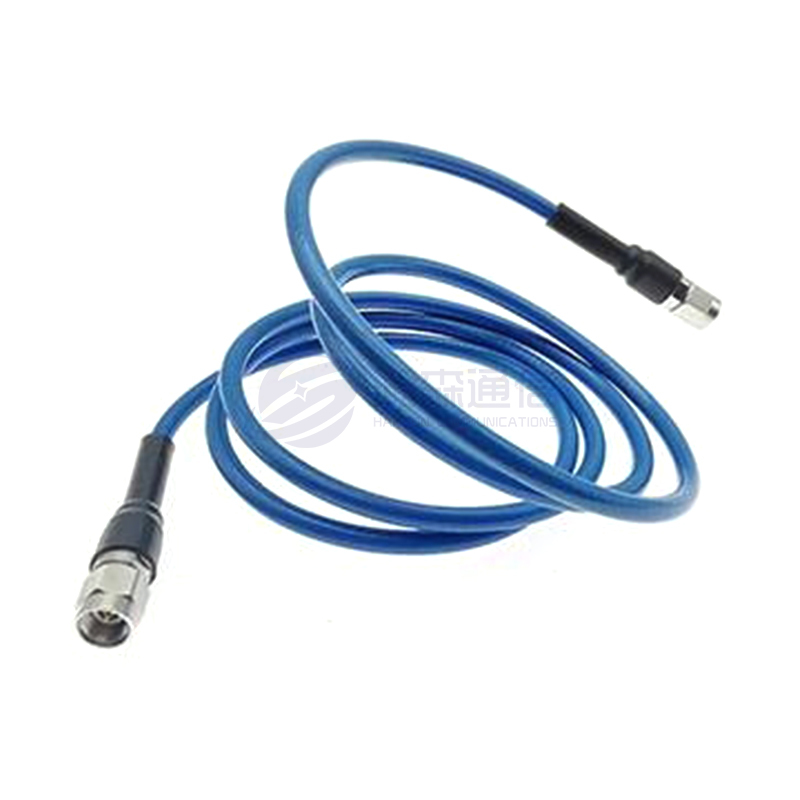

超低損失フレキシブルケーブルアセンブリ は、高周波信号伝送用に特別に設計された高性能ケーブル システムです。信号損失が極めて低く、曲げ性能に優れているため、5G通信、航空宇宙、医療機器などの高精度用途に広く使用されています。その中心的な特徴は、柔軟性を維持しながら信号の減衰と干渉を最小限に抑える特殊な素材と構造設計です。 1. 超低損失フレキシブルケーブルアセンブリの特長 超低伝送損失: 高周波 (ミリ波帯など) で ≤0.5 dB/m (標準ケーブルの >1 dB/m と比較)。これは、PTFE/発泡ポリエチレンフォームなど、誘電率 (Dk) と損失正接 (Df) が低い材料によって実現されます。...
READ MORE -
交換中 RF同軸コネクタ (SMA、N タイプ、BNC など) では、信号の完全性、インピーダンス整合、機器の信頼性を確保するために、厳格な性能基準、安全規制、および業界慣行に準拠する必要があります。 1. 交換の厳格な基準 (1)。電気的性能の故障 定在波比 (VSWR) が標準を超えています。テスト値は >1.5:1 (従来のアプリケーション) または >1.2:1 (高周波数精度シナリオ) であり、インピーダンスの不整合を示し、信号反射が発生します。 挿入損失の増加: 損失値が公称値を 0.5dB 超えています (たとえば、元のコネクタの公称損失は 0.1dB で、実際の測定...
READ MORE
RF同軸コネクタ Industry knowledge
RF同軸コネクタ 高周波電気信号の伝送に使用される特殊なコネクタです。現代の電子システムの主要コンポーネントとして、通信、軍事、航空宇宙、その他の分野でかけがえのない役割を果たしています。 Ningbo Hansen Communication Technology Co., Ltd. は、50 オームおよび 75 オームの RF 同軸コネクタの中国の RF 同軸コネクタ メーカーおよび卸売業者です。
RF同軸コネクタは電磁界伝送理論に基づいており、精密に設計された同軸構造により高周波信号の低損失伝送を実現します。その中心原理は、一貫した特性インピーダンス (通常は 50Ω または 75Ω) を維持し、電磁波が横電磁波 (TEM モード) として伝播できるようにすることです。コネクタが嵌合すると、内部導体と外部導体が連続した伝送経路を形成します。弾性接触設計と表面処理により、接触抵抗が最小限に抑えられます (通常 <1mΩ)。

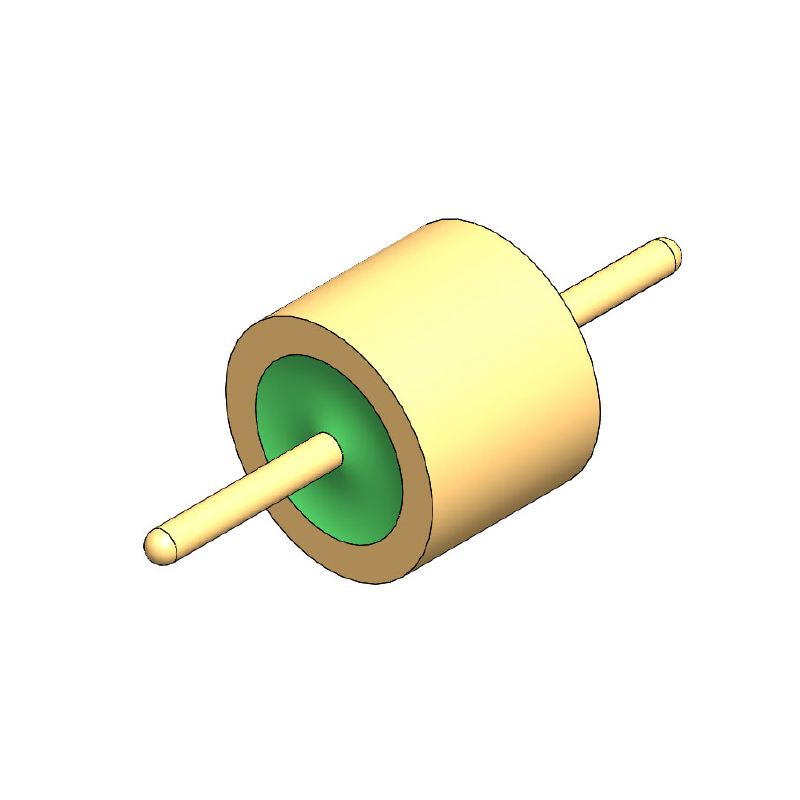

標準 RF同軸コネクタ 次の 3 つのコア コンポーネントで構成されます。
1) 中心導体：ベリリウム銅合金などの材質を使用し、表面に金メッキを施しています。
2) 誘電体サポート: 通常、PTFE やセラミックなどの低誘電損失材料で作られています。
3) 外部導体: 機械的強度とシールド効果を確保するために精密機械加工されています。
RF 同軸コネクタを適切に取り付けることは、システム信号伝送の品質を確保するために重要であり、科学的な操作手順と技術要件を厳守する必要があります。取り付ける前に、トルク レンチの精度の確認、静電気のない作業環境の構築、端面の傷が 0.05 mm を超えないこと、接触抵抗が 1 mΩ 未満であることを確認するコネクタの厳密な検査など、十分な準備が不可欠です。設置環境は温度15～30℃、湿度60％RH以下のクリーンルーム内に保ってください。作業面は静電気防止基準を満たしている必要があります。
設置プロセスは、3 段階の洗浄方法を使用した綿密な端面の準備から始まります。まず、エアーを使用して表面の粒子を除去し、次に無水エタノールを浸した不織布で一方向に拭き、最後に 2 分間乾燥させます。軸方向の偏角が±0.5°以内に制御され、半径方向のオフセットが0.02mmを超えないことを確認するためのアライメントと校正には専門の試験装置が必要です。締め付けには、仮締めから始めて規定のトルク値まで徐々に力を加えて、段階的に力を加える必要があります。トルク要件はコネクタの種類によって異なります。例えば、SMAコネクタの標準トルクは0.23N・m±0.02、Nコネクタの標準トルクは1.36N・m±0.05です。設置後は、挿入損失試験、電圧定在波比試験、三次相互変調試験などの総合的な性能検証を実施する必要があります。機械的信頼性も軸張力試験や振動試験を通じて検証する必要があります。
