RFコネクタ信号の減衰?原因と解決策

通信機器、基地局システム、テスト機器、無線モジュールなどのアプリケーションでは、多くのエンジニアが共通の問題に遭遇します。それは、信号はデバイス側で通常はテストされますが、RF コネクタを接続すると著しく弱くなるか、さらには不安定になるということです。

ほとんどの場合、問題は機器自体にあるのではなく、RF コネクタの不適切な選択、取り付け、または使用法にあります。以下では、実際のエンジニアリング経験に基づいて、RF コネクタの信号が大幅に減衰する一般的な原因と、対応する解決策について説明します。

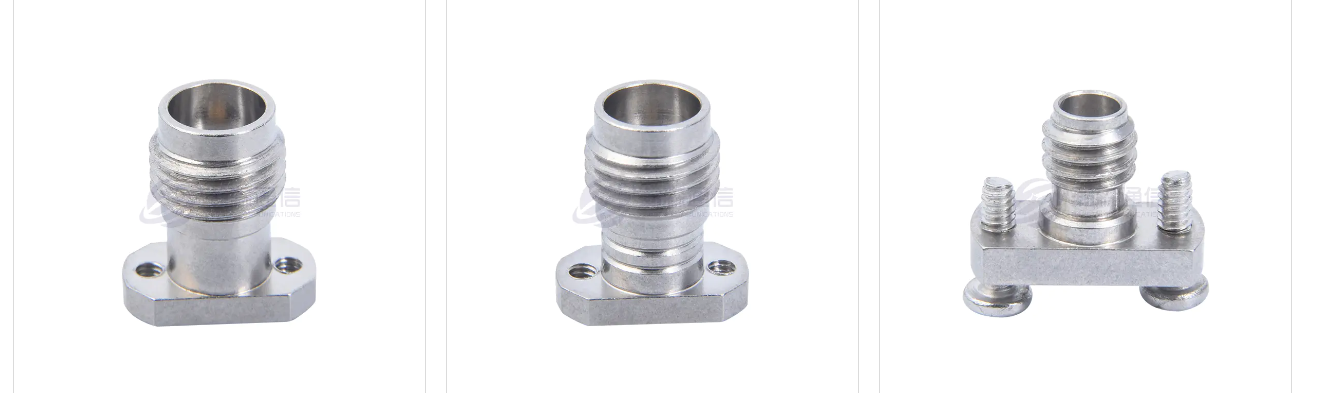

1. とは RFコネクタ 信号の減衰?
RF コネクタ信号の減衰とは、簡単に言えば、信号がコネクタを通過した後に電力が低下し、品質が低下する現象です。これは通常、信号強度の低下、通信距離の短縮、ビット誤り率の増加、波形の歪み、システムの安定性の低下として現れます。高周波数システムでは、この影響が増幅され、システム全体のパフォーマンスに直接影響します。

不適切なコネクタの選択は信号の減衰につながります
多くのプロジェクトでは、初期設計段階でコネクタの周波数と性能のマッチングを見落としています。 RF コネクタのモデルごとに動作周波数範囲が定義されています。高周波システムで低仕様のインターフェイスを使用すると、挿入損失、インピーダンスの不整合、信号反射の増大が容易に発生する可能性があります。さらに、50 Ω システムで 75 Ω インターフェイスを使用すると、反射損失が大幅に増加し、信号品質が低下します。

接触不良による信号損失
RF コネクタは、接触の安定性に対して非常に高い要件が求められる高精度部品です。コネクタが完全に挿入されていない場合、ネジインターフェイスが締め付けられていない場合、またはセンターピンの接触が不安定である場合、接触抵抗が増加します。接触抵抗の増加は信号損失を増加させるだけでなく、過熱や長期的な性能低下を引き起こす可能性があります。

配置と材質の品質が信号伝送に影響する
コネクタの内部導体の材質と表面メッキは信号伝送に大きな影響を与えます。高品質の RF コネクタは通常、高純度の銅を使用し、導電性と耐酸化性を確保するために金または銀メッキが施されています。粗悪なめっき製品を使用すると、表面の酸化、接触面の荒れ、抵抗の増加が起こりやすく、長期使用により挿入損失が増加します。

動作周波数がコネクタの設計範囲を超えています
各 RF コネクタには、最大動作周波数制限が定義されています。設計周波数を超えてコネクタを使用すると、インピーダンスの不整合、リターンロスの悪化、信号の歪みが発生する可能性があります。これは特に 5G 通信、ミリ波アプリケーション、および高精度テスト システムに当てはまります。周波数範囲の要件がさらに高く、システム要件に厳密に一致するコネクタ仕様が必要です。

不適切なインストールプロセスによりパフォーマンスが低下する

RF コネクタの取り付けプロセスは、最終的な信号性能を直接決定します。一般的な問題には、絶縁損傷を引き起こすはんだ付け中の過熱、シールドの不連続を引き起こす不適切な圧着、中心導体の位置ずれを引き起こす標準外のワイヤ ストリップ寸法などがあります。これらの一見小さな問題は、インピーダンスの連続性を直接妨害し、さらなる信号損失を引き起こす可能性があります。

2. コネクタ関連の信号減衰が原因かどうかを判断するにはどうすればよいですか?
実際のデバッグでは、比較テストのためにコネクタを検証済みの認定済みのものに置き換えることができます。信号が大幅に改善された場合は、問題の原因を特定できます。ネットワーク アナライザを使用して、コネクタのパフォーマンス ステータスを直接反映する挿入損失、リターン ロス、VSWR などのパラメータをテストすることもできます。さらに、界面の変形、酸化、緩みを目視検査することも非常に有効なトラブルシューティング方法です。
