適切な RF 同軸アダプターを選択するには?

RF 同軸アダプターは、無線通信、電子機器、信号伝送に不可欠なコンポーネントです。これらは、さまざまな RF 同軸ケーブルとデバイスを接続するブリッジとして機能し、安定した効率的な信号伝送を保証します。しかし、市場には数多くのモデルと仕様の RF 同軸アダプターが存在するため、適切な製品を選択することが多くのエンジニアや技術者にとって懸念事項となっています。
この記事では、システムの安定性とパフォーマンスを確保するために、さまざまなニーズに基づいて適切な RF 同軸アダプターを選択する方法について説明します。

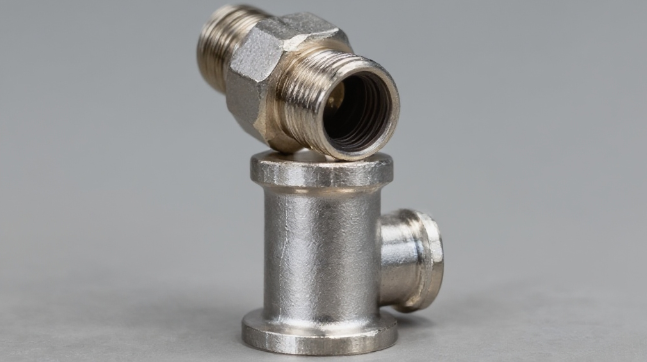

1. 基本的な機能を理解する RF同軸アダプター
RF 同軸アダプターは、さまざまなタイプの RF 同軸ケーブル、デバイス、またはポートを接続するために使用される電子コンポーネントです。それらの主な機能は次のとおりです。
さまざまなタイプのポートの接続: RF 同軸アダプターは、BNC、SMA、N タイプなどのさまざまなタイプの同軸ケーブル ポートを接続できます。

信号変換: あるタイプのインターフェースから別のタイプのインターフェースに信号を変換し、スムーズな信号伝送を保証します。

信号損失の低減: 高品質の RF 同軸アダプターを選択すると、信号の減衰を効果的に低減し、信号品質を確保できます。

アダプターを選択するときは、その動作原理、アプリケーション シナリオ、適応要件を理解し、最適なモデルを見つける必要があります。

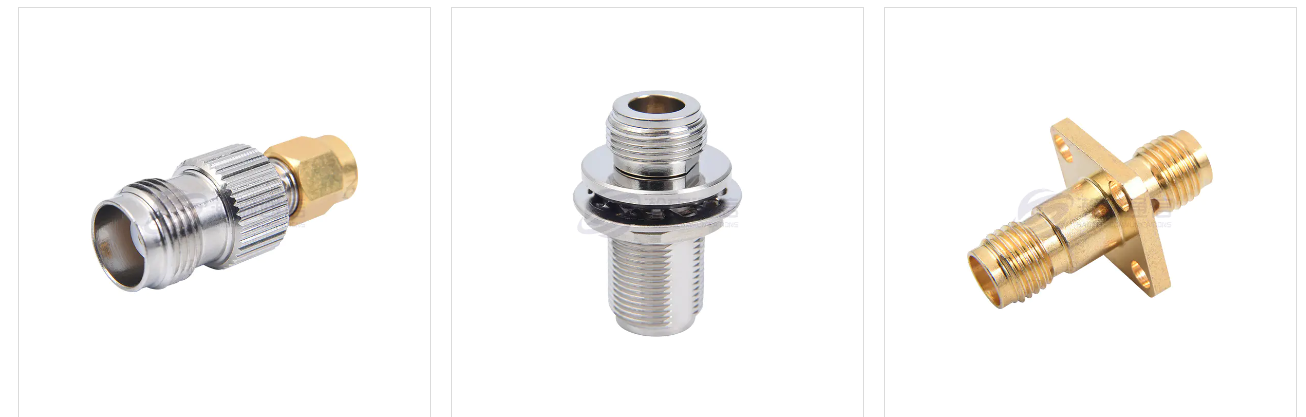

2. アダプターのインターフェースタイプの決定
さまざまな種類の同軸ケーブルやデバイス インターフェイスに適した RF 同軸アダプターが異なるため、まず、使用しているインターフェイスの種類を決定する必要があります。一般的なインターフェイスの種類は次のとおりです。
SMA (SubMiniature Version A): 無線通信や試験装置などの小型高周波アプリケーションで一般的に使用されます。

N タイプ: 基地局装置や RF システムなどの高出力、大電流のアプリケーションに適しています。

BNC (Bayonet Neill-Concelman): テレビ放送やビデオ監視で広く使用されており、素早い接続と切断をサポートします。

TNC: BNC に似ていますが、安定性が高く、高周波信号の伝送によく使用されます。

選択した RF 同軸アダプターが、使用している機器またはケーブル ポートと互換性があることを確認してください。インターフェースのタイプが一致しない場合、信号が正しく送信されず、システムのパフォーマンスに影響を与える可能性があります。

3. アダプターの周波数範囲を考慮する
RF 信号の周波数範囲は、信号伝送の品質に大きな影響を与えます。さまざまな RF 同軸アダプタは、さまざまな周波数範囲を処理できるように設計されています。したがって、アダプタを選択するときは、その動作周波数範囲がアプリケーション要件を満たしていることを確認することが重要です。一般的な周波数範囲には次のものがあります。

低周波アダプタ: ラジオやテレビ放送などの低周波アプリケーションに適しています。

高周波アダプタ: レーダー システム、衛星通信、マイクロ波通信などの高周波アプリケーションに適しています。

適切な周波数範囲の RF 同軸アダプターを選択すると、信号の減衰と歪みが軽減され、安定した信号伝送が保証されます。

4. アダプターの材質と品質の選択
RF 同軸アダプターの材質は、その性能と耐久性に直接影響します。  通常、アダプタのハウジングや接点には、導電性や耐食性に優れた真鍮やステンレスなどの金属材料が使用されます。高品質のアダプターは、信号の反射、損失、接触不良などの問題を効果的に回避できます。

さらに、金メッキ接点は一般的なハイエンド設計であり、信号損失をさらに低減し、耐食性を向上させます。したがって、RF 同軸アダプターを選択するときは、システムの長期安定した動作を確保するために、優れた素材と職人技を備えた製品を選択するようにしてください。

5. アダプタの挿入損失と反射損失の考慮
RF 信号はアダプター内である程度の損失を経験します。一般的な損失には、挿入損失と反射損失が含まれます。挿入損失は信号がアダプターを通過するときのエネルギー損失を指し、リターンロスは信号源に反射して戻るエネルギーの割合を指します。

低挿入損失: 低挿入損失のアダプターを選択すると、信号伝送中のエネルギー損失が確実に低減されます。

高いリターンロス: 高いリターンロスは信号反射率が低いことを示し、信号伝送がよりスムーズであることを意味します。

高周波および高精度のアプリケーションでは、安定した信号伝送を確保するために、挿入損失が低く、リターンロスが高い RF 同軸アダプタを選択することをお勧めします。

6. アダプターの耐久性と環境適応性を考慮する
RF 同軸アダプターは通常、屋内および屋外の設定を含むさまざまな環境で使用されます。したがって、アダプターの耐久性と環境適応性も、選択する際に考慮すべき重要な要素です。一般的な耐久性指標には次のものがあります。

温度範囲: アダプターは必要な温度範囲内で安定して動作できる必要があります。屋外または高温環境では、より広い動作温度範囲を持つアダプターを選択することが重要です。防水および防塵: 一部のハイエンド RF 同軸アダプターは防水および防塵機能を備えて設計されており、過酷な環境条件に適しています。

環境要件を満たす RF 同軸アダプターを選択すると、機器の寿命を延ばし、システムの信頼性を向上させることができます。

安定した信号伝送と優れたシステムパフォーマンスを確保するには、適切な RF 同軸アダプターを選択することが重要です。選択プロセスでは、インターフェイスのタイプ、周波数範囲、材質、挿入損失と反射損失、環境適応性、コストなどの複数の要素を考慮する必要があります。実際には、システム要件を理解し、高品質のアダプターを選択し、機器との互換性を確保することで、RF 信号の伝送と機器の安定性を大幅に向上させることができます。
