同軸コネクタを正しく取り付けるにはどうすればよいですか?

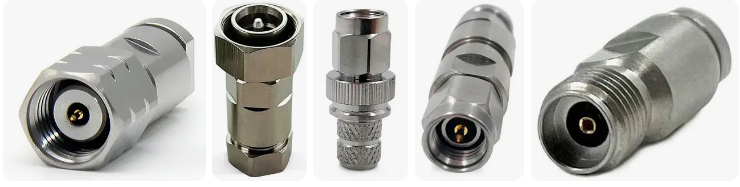

の適切な取り付け 同軸コネクタ 最大の信号パフォーマンスを保証

同軸コネクタを正しく取り付けると、信号損失、干渉、接続障害が防止されます。 コネクタの取り付けが不十分だと、信号強度が 20 ～ 50% 低下し、接続が断続的になったり、接続された機器が損傷したりする可能性があります。正確な剥離、位置決め、圧着の手順に従うことで、テレビ、インターネット、CCTV、または RF アプリケーションの安定した信号伝送が保証されます。

適切な取り付けに必要なツール

正しいツールを使用すると、精度が向上し、取り付けエラーが最小限に抑えられます。必須のツールには次のものが含まれます。

• 同軸ケーブルカッター
• 同軸ケーブルストリッパー（RG6やRG59などのケーブルタイプに合わせて調整）
• 圧縮または圧着工具
• 互換性のある同軸コネクタ

精密ツールを使用すると、取り付け上の欠陥を大幅に減らすことができます 30% 手動切断方法と比較して。

段階的なインストールプロセス

ケーブルをきれいにカットする

同軸カッターを使用すると、まっすぐできれいなカットを作成できます。切断が不均一であると、コネクタの取り付けが不十分になり、信号の減衰が増加する可能性があります。

ケーブルの皮をむいて適切な長さにする

おおよその剥離 1/4 インチ (6 mm) コネクタの仕様に従って、外側ジャケットの誘電体と中心導体を露出させます。編組シールドを切ったり傷をつけたりしないでください。

シールドを準備する

編組シールドを外側のジャケットの上に均等に折り曲げます。短絡を引き起こす可能性があるため、より線が中心導体に触れないようにしてください。

同軸コネクタを挿入します

誘電体がコネクタの開口部と同じ高さになるまで、コネクタをケーブルにしっかりと押し込みます。中心導体は約 1～2mm コネクタの先端を越えて。

しっかりと圧着または圧縮

圧縮工具または圧着工具を使用して、コネクタを所定の位置に固定します。適切に圧縮されたコネクタは、確実な機械的および電気的結合を提供します。

よくあるインストールミスとその影響

設置時の細部への注意は、信号の信頼性とシステムの寿命に直接影響します。

取り付けられた同軸コネクタのテスト

設置後、ケーブル テスターを使用するか、接続された機器の信号強度を確認して接続をテストします。適切にインストールすると、次のような結果が得られます。

• 安定した信号伝送
• 最小限の信号減衰
• 目に見えるシールドの露出やショートがない

専門的な設置では、以下の信号損失を目的とすることがよくあります。 接続ごとに 3 dB 最適なパフォーマンスを維持するために。

同軸コネクタの取り付けに関するよくある質問

1. 質問: どのような種類のコネクタを使用すればよいですか?
   答え: ケーブルのタイプ (RG6 または RG59 など) とアプリケーション要件に適合するコネクタを選択してください。
2. 質問: 中心導体はどのくらい露出させればよいのでしょうか？
   答え: 通常、適切に接触するには、コネクタの先端から 1 ～ 2 mm 離れた位置にあります。
3. 質問: 同軸コネクタは再利用できますか?
   答え: 圧縮コネクタは通常、一度取り付けると再利用できません。
4. 質問: インストール後に信号が弱いのはなぜですか?
   答え: 考えられる原因としては、不適切な剥離、緩い圧着、または中心導体とのシールド接触が挙げられます。
5. 質問: ツイストオンタイプよりコンプレッションコネクタの方が優れているのでしょうか？
   答え: はい。圧縮コネクタは、より強力な機械的および電気的接続を提供します。
6. 質問: インストールされているすべてのコネクタをテストする必要がありますか?
   答え: はい。テストにより信号の整合性が確保され、将来のトラブルシューティングの問題が防止されます。
