適切な RF 同軸アダプターを選択するにはどうすればよいですか?

正しい選択 RF同軸アダプター これは信号のボトルネックになる可能性があるため、非常に重要です。不適切な選択は、RF システム全体のパフォーマンスに直接影響を与える可能性があります。以下は、正しい選択をするのに役立つ RF 同軸アダプターの選択ガイドです。

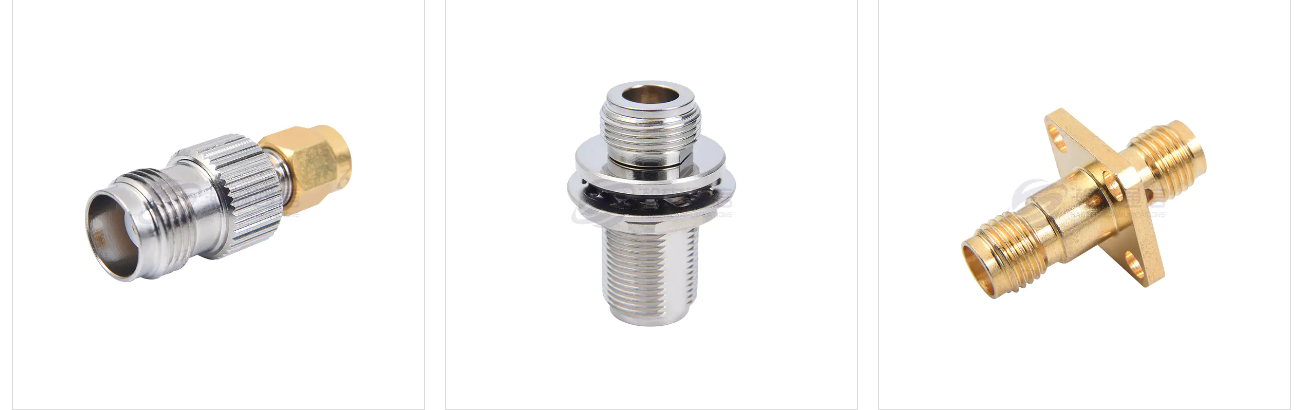

1. 主要な電気パラメータ (性能基盤)
これらのパラメータは、アダプタが動作周波数と電力をサポートできるかどうかを直接決定します。

動作周波数:
これが主な考慮事項です。 RF 同軸アダプターの指定された周波数範囲がシステムの最高動作周波数をカバーしていることを確認することが重要です。
さまざまなタイプの RF 同軸アダプターには、固有の周波数制限があります。たとえば、通常、N タイプは最大 11 GHz、SMA は 18 GHz/26.5 GHz、3.5 mm 〜 33 GHz、2.92 mm (K タイプ) は 40 GHz、2.4 mm 〜 50 GHz です。
原則: 選択したアダプターの周波数制限は、システムの最高動作周波数よりも高くなければなりません。

インピーダンス:
RF システムの大部分は 50 オームです。一部の TV および放送機器では、75 オームのシステムが発生する場合があります。
一致していることを確認してください。 50 オームのアダプタを 75 オームのシステムで使用したり、その逆を絶対に行わないでください。重大なインピーダンスの不整合や信号反射が発生する可能性があります。
電圧定在波比 (VSWR): マッチング品質の中心的な指標です。 VSWR が 1:1 に近いほど優れており、反射が少なく伝送効率が高いことを示します。
アダプタの VSWR は、周波数が増加するにつれて悪化します。製品マニュアルを参照して、VSWR が動作周波数帯域内の要件を満たしていることを確認してください (例: DC ～ 18GHz の範囲で < 1.25)。

挿入損失: 信号がアダプターを通過する際の電力損失。特に高周波および高出力のアプリケーションでは、値が低いほど優れています。

損失は​​主に導体材料と誘電体材料に起因します。通常、損失は周波数が高くなるほど増加します。
定格電力: アダプターが安全に処理できる最大の平均電力とピーク電力。
平均電力は熱の影響に関連しています。アダプターが過熱する可能性があることを考慮してください。
ピーク電力は絶縁破壊に関連しており、高電力パルス システムでは特に重要です。
常にマージンを考慮してください。最大出力で使用しないでください。

2. 機械的およびインターフェース特性 (物理的接続)
これは、RF 同軸アダプターをシステムに正しく確実に取り付けるために非常に重要です。
インターフェースのタイプと極性:
タイプ: SMA、N、BNC、TNC、3.5mm、2.92mm (K)、2.4mm など、必要なインターフェイスのタイプを決定します。
極性: これはエラーが最も発生する可能性が高い場所です。
オスコネクタ: センターピン/雌ネジ付き。
メスコネクタ：センター穴/おねじ付き。
接続の組み合わせ: 「オスからオス」、「オスからメス」、または「メスからメス」の接続が必要かどうかを指定します。

コネクタの材質とメッキ:
ハウジング: 通常、真鍮、ステンレス鋼、またはニッケルメッキ真鍮。ステンレス鋼は、より高い強度と耐食性を備えています。
中心導体/接点: 通常、金メッキされたベリリウム銅または真鍮。金メッキは優れた導電性、耐酸化性、安定した接触抵抗を備えているため、ほとんどの用途に最適です。
注: 頻繁に挿抜が必要な用途では、めっきの硬度と耐摩耗性が重要です。

誘電体材料: 通常、ポリテトラフルオロエチレン (PTFE/テフロン) は、優れた電気特性 (低損失)、高温耐性、および化学的安定性を備えています。
トルク要件: 非常に重要です。トルクレンチを使用してアダプターを締め付けます。
締めすぎるとネジ山やシールが損傷し、コネクタが使用できなくなります。
締め付けが不十分だと、接触不良、インピーダンスの不連続、信号漏れが発生します。

3. アプリケーションシナリオと特別な要件
特定の使用環境によっては、次の要素も考慮する必要がある場合があります。
使用環境：
研究所/研究開発: 高いパフォーマンスと周波数範囲の要件により、高精度のアダプターが必要になる場合があります。

製造テスト: 高い耐久性と一貫性の要件により、嵌合および取り外し寿命が長い堅牢な産業グレードのアダプターが必要となる場合があります。

アウトドア/ミリタリー: 防水、防塵、耐塩水噴霧特性が必要です。 IP 定格とステンレス鋼構造のアダプターを選択してください。

挿抜寿命: アダプタが性能が低下するまで耐えられる挿抜サイクルの数。高精度アダプターは 500 サイクルしか持続しませんが、高性能アダプターは数千サイクル持続します。使用周波数に合わせてお選びください。

位相と振幅の一貫性: マルチチャネル システム (フェーズド アレイ レーダーなど) では、アダプターがペアまたはグループで使用される場合、各アダプターの位相と振幅の変化が可能な限り一貫している必要があります。この場合、「位相整合」や「性能の一貫性」を備えた高精度アダプターが必要となります。
