SMA コネクタを取り付けるときによくある間違いは何ですか?

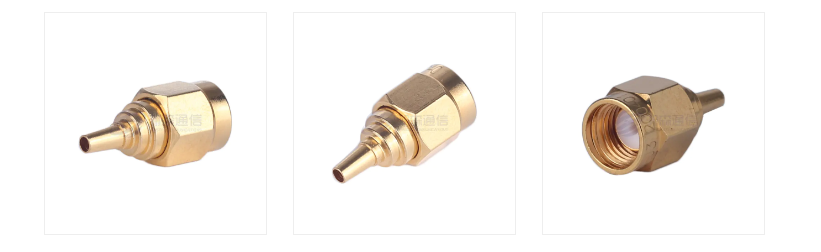

SMAコネクタ RF アプリケーションで最も一般的で広く使用されている同軸コネクタの 1 つであり、通信機器、マイクロ波システム、アンテナ、試験機器、GPS、レーダー、およびその他の高周波システムで広く使用されています。 SMA コネクタの構造は単純に見えますが、取り付けや接続時に小さなミスをすると、信号の減衰、VSWR の増加、接触不良、さらには機器の誤動作につながる可能性があります。したがって、SMA コネクタを適切に取り付けることが重要です。

1. 締め付けトルクが間違っている
多くのユーザーは、SMA コネクタを取り付けるときによくある誤解に陥っています。つまり、単に無造作に締めるか、「非常にきつく」なるまで強引に締めるかのどちらかです。どちらのアプローチでも問題が発生します。

締め付けが不十分な場合、接触不良や接続が不安定になり、信号が干渉されやすくなります。特に振動環境では、SMA ヘッドが徐々に緩み、反射が増加し、さらには信号の中断につながります。締めすぎると、内部コアが損傷し、ねじ山が変形し、誘電体構造が損傷し、不可逆的な性能低下が発生します。

トルクレンチを使用し、標準トルク約0.8N・mで締め付けるのが正しい手順です。これにより、構造上の損傷を防ぎながら確実な接触が確保されるため、専門的な RF 設置には不可欠なツールとなります。

2. 中心導体の位置ずれ

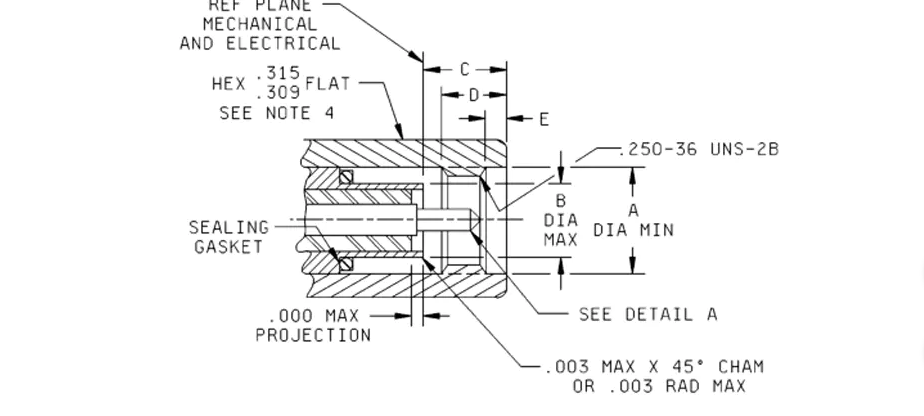

SMA コネクタは、非常に小さな中心導体 (ピンまたはソケット) を備えた高精度 RF コネクタです。嵌合時の位置ずれや無理な挿入により、ピンの曲がりやソケットの変形が発生しやすくなります。この種の損傷は多くの場合修復不可能であり、肉眼では見えない場合がありますが、次のような問題に直接つながります。
VSWRの増加
信号損失の増加
接触が不安定
挿入と取り外しが難しい
信号寿命が大幅に短くなる
特にテスト機器や高周波システムでは、この損傷によりリンク全体のパフォーマンスが低下し、トラブルシューティングが困難になります。

正しい手順は、導体の位置を慎重に合わせて静かに挿入し、トルク レンチで固定することです。決して力ずくで使用しないでください。

3. 手で締めると金属の破片や酸化物が界面に混入します。
多くのエンジニアは、特に頻繁なテストの際に、SMA コネクタを手で締めることを習慣としています。これにより、トルクが不足するだけでなく、ゴミ、金属片、皮脂などの汚染物質が侵入しやすくなります。これらの小さな粒子は接触抵抗を増加させ、さらには金メッキを損傷し、信号減衰の増加につながる可能性があります。

高周波コネクタでは、ほんのわずかな不純物でも性能の変動を引き起こす可能性があります。したがって、次のことが重要です。
手で締めないでください (最初の位置決め時に軽く締めるだけにしてください)。
取り付ける前に、糸くずの出ない布またはアルコール綿で接続面を掃除してください。
素手で導電性表面に触れないようにしてください。
適切な清掃習慣により、コネクタの寿命を大幅に延ばすことができます。

4. SMA オスとメスのコネクタ タイプの混合
SMAコネクタ インターフェイスは、RP-SMA、SMB、SMC、N タイプなどの他の RF インターフェイスと外観が非常に似ています。多くの人が外観に基づいて判断し、互換性のないインターフェイスを強制的に接続することになり、次のような問題が発生する可能性があります。
損傷したスレッド
センターピンが折れた
変形した内穴
完全なパフォーマンス障害

SMA と RP-SMA (逆極性 SMA) は特に混同されやすいです。見た目は似ていますが、内部構造が異なります。強制的に接続すると、信号の送信が妨げられるだけでなく、デバイスのインターフェースが損傷する可能性があります。

接続する前に、必ず次のことを確認してください。
標準のSMAコネクタでしょうか？
コネクタの種類は正しいですか？
デバイスのポートに対応していますか?
周波数要件を満たしていますか (標準 SMA コネクタと高精度 SMA コネクタには違いがあります)?

不適切な操作による高価な機器の損傷を避けてください。

5. 接続ケーブルを過度に曲げると、インピーダンスの不連続が発生します。
SMA コネクタの取り付け時の問題の多くは、実際にはコネクタ自体にあるのではなく、取り付け中のケーブルの不適切な曲がりが原因です。同軸ケーブルは曲げ半径に非常に敏感です。あまりにも鋭く曲げると、次のような問題が発生します。
インピーダンスの不連続性
信号反射の増加
ケーブル損失の増加
瞬時のテスト結果。

これらの問題は、高周波数 (6GHz 以上) のアプリケーションで特に顕著です。

推奨されるガイドライン:
曲げ半径 ≥ ケーブル直径の 5 倍
接続点付近での曲げは避けてください
ケーブルに張力やねじれを加えないでください。
安定した伝送性能を維持します。

6. 頻繁な挿抜は摩耗の原因となります
SMA コネクタの理論上の寿命は通常約 500 回の挿抜サイクルですが、多くのテスト環境では 1 日に数十回の挿抜サイクルが必要となる場合があります。長期間繰り返し使用すると、以下の原因が生じる可能性があります。 金メッキの磨耗。接触インピーダンスの増加。ブレードの変形。中心導体の緩みは、信号の安定性に影響を与え、さらにはエラーを増加させます。

解決策には次のものが含まれます。 高周波テスト環境では保護アダプター (SMA セーバー) を使用します。テストケーブルを定期的に交換する。コネクタの接触インピーダンスの変化を監視します。これにより、貴重な機器のインターフェースの寿命を大幅に延ばすことができます。

SMA コネクタの取り付けは簡​​単ですが、あらゆる細部が信号品質に直接影響します。標準手順に従い、適切なツールを使用すると、安定した接続、信頼性の高いパフォーマンス、および機器の寿命が長くなります。
