SMA、BNC、N、TNC、MMCX アダプターを選択するにはどうすればよいですか?

簡単な答え: どれ RFアダプター 用途に合わせて選ぶ

短い答えは次のとおりです。 コネクタの選択は、周波数範囲、電力処理、結合速度、利用可能なパネルスペースによって決まります。 。 SMA は最大 18GHz の汎用テストおよび測定作業に適合し、BNC はクイックコネクト低周波テストベンチおよびビデオ信号作業に適し、N タイプは高出力の屋外および基地局の任務に対応し、TNC はモバイルおよび航空宇宙プラットフォーム向けの耐振動性ねじ結合を追加し、MMCX は基板スペースが限られている場合のコンパクトな内部接続に役立ちます。

RF 同軸アダプターは、2 つの機器または 2 つのケーブル アセンブリが異なるコネクタ ファミリ、異なる性別、または異なる取り付けスタイルを使用する場合にギャップを埋めます。ケーブル アセンブリやコネクタ付き機器を交換するのではなく、単一のアダプタで数秒で互換性が回復します。以下のセクションでは、各コネクタ ファミリがどのように機能するか、オス - メス RF 同軸アダプタが通常どのように適用されるか、および 4 穴フランジ アダプタがパネル マウント設計に適合する場所について説明します。

なんてことだ RF同軸アダプター 実際にそうする

RF 同軸アダプターは、直接嵌合しない 2 つの同軸インターフェースを接続するために使用される短くて硬いコネクタ本体です。コネクタの性別を変更したり、コネクタ ファミリを変更したり、インピーダンス インターフェイスを変更したり、単にコネクタの方向を直線から直角に拡張したりする場合があります。アダプターを通る信号経路は非常に短いため、適切に作成されたアダプターは、完全な交換用ケーブルを使用する場合と比較して、挿入損失と反射の予測可能な少量の追加のみです。

オス - メス RF 同軸アダプターは、エンジニアがベンチやフィールド キットで使用する最も一般的な構成です。これを使用すると、特注でケーブル アセンブリを構築する必要がなく、オス終端ケーブルを別のオス終端デバイスに接続したり、メスのバルクヘッド ジャックにメス終端ケーブルを受け入れたりできるためです。性別変更器、ファミリーコンバータ、直角アダプタを合わせると、テストラボ、通信設備、生産ラインで使用されるアダプタの大部分を占めます。

SMA、BNC、N、TNC、MMCX コネクタ ファミリの比較

各コネクタ ファミリは、周波数カバレッジ、物理サイズ、結合方法の異なるバランスを中心に設計されています。以下の表は、エンジニアがファミリ間でコネクタまたは RF 同軸アダプタを指定する際に考慮する実際的な違いをまとめたものです。

図 1: 標準商用グレード コネクタの一般的に参照される上限周波数定格。 N および SMA インターフェイスの高精度バージョンはさらに拡張できます。

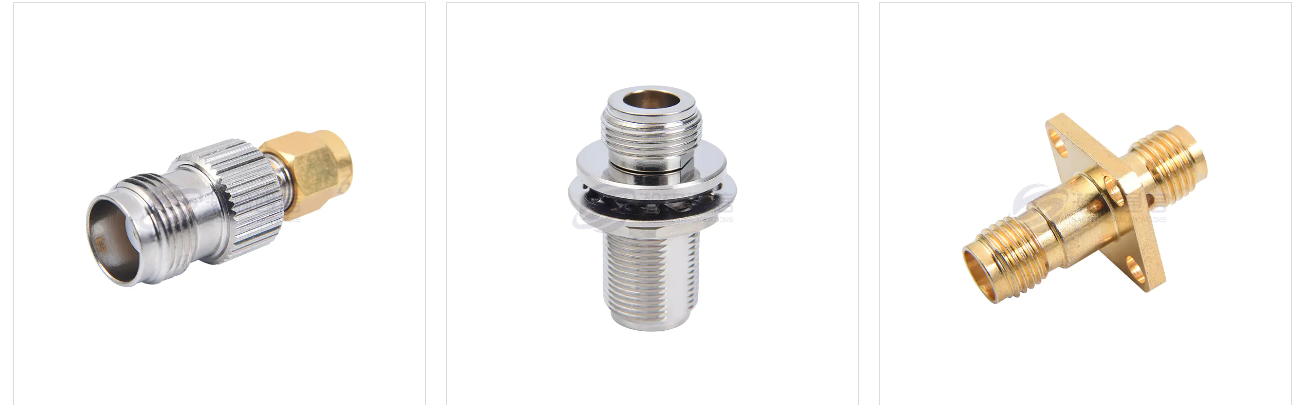

一般的なオスからメスへの RF 同軸アダプタの変換

ほとんどのフィールド キットとラボ ドロワーには、不一致の状況の大部分をカバーする変換アダプターのコア セットが付属しています。どの組み合わせがどの問題を解決するかを知ることで、ケーブルが機器のポートに接続できない場合に時間を節約できます。

SMA メス - SMA オス アダプター

これは、同じコネクタ ファミリ内の純粋な性別チェンジャーであり、2 本のオス終端ケーブルを接続する必要がある場合、またはメス ジャックがオス インターフェイスを提示する必要がある場合に使用されます。これは、SMA ベースのテスト セットアップで最も頻繁に在庫されるアダプタの 1 つです。

SMA - BNC アダプター

SMA - BNC アダプタを使用すると、小さなネジ付き SMA ケーブルをバヨネット BNC ポートを備えたベンチ機器に直接接続できます。これは、テスト対象のワイヤレス モジュールまたはアンテナを汎用の実験室機器に移動するときによく必要となります。

SMA - N アダプター

SMA - N アダプタは、コンパクトな SMA 終端装置を N 型アンテナ給電線または基地局ハードウェアにブリッジします。これは、ハンドヘルドまたはベンチトップのテスト装置を屋外のインフラストラクチャに接続するときに頻繁に必要となる要件です。

SMA - TNCアダプター

SMA - TNC アダプタは、車両や航空機プラットフォームでの耐振動性のために選択されることが多い、ネジ付き TNC ポートを備えたデバイスが SMA 終端テスト ケーブルまたはモジュールと接続する必要がある場合に役立ちます。

SMA - MMCX アダプター

SMA - MMCX アダプタは、モジュール接続を再はんだ付けすることなく、GPS およびワイヤレス モジュールで一般的なコンパクトな内部 MMCX ピグテールを外部 SMA 終端アンテナまたはテスト ケーブルに接続します。

周波数性能と挿入損失の挙動

信号経路にアダプターを挿入すると、少量の挿入損失が追加されます。一般に、その損失は周波数が増加するにつれて増加します。 よく作られた高精度アダプターは、通常、定格上限周波数に近い場合でも、追加される損失は 0.5 デシベル未満です。 ただし、正確な数値はコネクタの形状、めっきの品質、嵌合部品間の機械的嵌合に大きく依存します。

図 2: 一般的な高精度 RF 同軸アダプタにおける、周波数とともに増加する挿入損失の一般的な基準傾向。

波長が短くなるにつれて嵌合界面でのインピーダンスの不連続性が比例して大きくなるため、リターンロスは関連したパターンに従います。これが、精密グレードのコネクタが、同じ公称周波数で定格される商用グレードの部品よりも厳しい機械的公差を保持する理由の 1 つです。

コネクタの種類による電力処理の違い

物理的なサイズは、周波数範囲を左右するのとほぼ同じように電力処理にも影響を及ぼします。そのため、この比較で最大のコネクタである N タイプも最高の標準電力定格を備えています。センターピンの直径と誘電体の間隔は、加熱やアーク発生が問題になる前にインターフェースがどのくらいの電流と電圧を流すことができるかを設定します。

図 3: 固定の低周波数点における一般的な基準電力の図。実際の定格は周波数が上昇するにつれて低下し、特定の部品の設計によって異なります。

4穴フランジアダプターの取り付けとパネルの用途

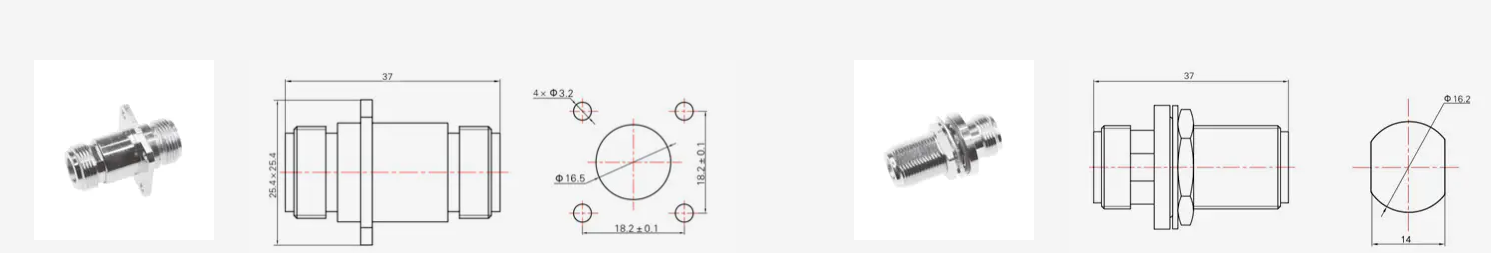

4 穴フランジ アダプタは、単純なネジ付きナットではなく、4 つのネジ穴を備えた正方形または長方形のフランジの周囲に構築されたパネル マウントまたはバルクヘッド スタイルのアダプタです。この取り付けスタイルは、コネクタが機器の筐体の壁、ベースステーションのキャビネット、または航空機の隔壁を通過する必要がある場合に、安全で耐振動性の固定ポイントを提供します。

エンジニアがバルクヘッドナットではなくフランジマウントを選択する理由

バルクヘッド ナット スタイルのコネクタは、単一の中央ネジとロック ナットに依存しており、一般的なエンクロージャに適していますが、嵌合サイクルを繰り返すとわずかに回転する可能性があります。 4 穴フランジ アダプタは 4 つの留め具に機械的負荷を分散し、コネクタ本体を所定の位置に固定し、ケーブルの接続と切断を繰り返す際に内部接点にかかる負担を軽減します。

一般的なフランジマウントの用途

• 基地局およびリピータキャビネットの貫通パネル
• テスト機器のフロントパネルとリアパネルのコネクタ
• 航空宇宙および防衛エンクロージャの隔壁接続
• 固定された非回転ポートを必要とする医療機器ハウジング

フランジ スタイルはほとんどのコネクタ ファミリで利用できるため、使用するパネルの周波数と電力要件に応じて、SMA、N タイプ、または TNC インターフェイスで 4 穴フランジ アダプタを指定できます。

実際の選択要素による SMA、BNC、および N タイプの比較

周波数範囲だけでは決定を下せない場合、エンジニアは接続速度、機械的耐久性、利用可能な取り付けスペースを相互に比較検討することがよくあります。以下の比較では、SMA、BNC、および N タイプを 5 つの実際的な要素にわたって一般的な基準スケールに並べています。

図 4: 一般的な 5 点工学基準スケール上の 5 つの実際的な要素間の相対比較。

BNC はバヨネットのクイックロック動作により、接続速度の点で優れており、ベンチ上で頻繁に接続および切断される機器に適しています。 N タイプは、接続速度と引き換えに、より高い電力処理とより強力な耐振動性を実現するため、屋外アンテナ給電線の標準的な選択肢であり続けています。 SMA はその中間に位置し、より低い電力処理を犠牲にして、広い周波数カバレッジとコンパクトな設置面積を提供します。

材料、メッキ、およびパッシブ相互変調に関する考慮事項

コネクタ本体の材質とメッキの品質は、機械的耐久性と電気的性能の両方に直接影響します。金メッキまたは銀メッキのセンターコンタクトを備えた真鍮ボディは、SMA、N タイプ、および TNC アダプター全体で依然として一般的な選択肢です。金メッキは接触面の酸化に強く、真鍮は繰り返しのねじ切りサイクルに対して安定したベースを提供するためです。

電気通信基地局や中継器のアプリケーションでは、機械的接続が不十分であったりメッキが一貫していなかったりすると、隣接チャネルに干渉する不要な相互変調成分が生成される可能性があるため、パッシブ相互変調性能が特に問題となります。この分野にサービスを提供するメーカーは通常、部品を顧客に出荷する前に、標準のネットワーク アナライザのスイープと並行して、パッシブ相互変調アナライザで完成したアダプタをテストします。

ステンレススチール製ボディと真鍮製ボディ

ステンレス鋼製ボディは、沿岸や海上での展開、湿気や塩気にさらされる屋外基地局サイト向けに耐食性を高めますが、極度の耐食性よりも重量と加工コストが重要となる一般的な屋内および実験室環境では、真鍮製ボディが依然として標準的な選択肢です。

RF アダプターのメーカーまたはサプライヤーとの連携

RF アダプターのメーカーを選択するには、データシートの部品番号以外にも確認する必要があります。テスト機能、めっきの一貫性、およびカスタム RF アダプターの要求をサポートする機能はすべて、サプライヤーが特定のプロジェクトの周波数、電力、および取り付け要件をどの程度確実に満たすことができるかを決定します。

Ningbo Hanson Communication Technology Co., Ltd. は、製造段階を別のベンダーにアウトソーシングするのではなく、独自の機械加工、電気めっき、および組み立てのワークショップを運営する RF アダプター工場の一例です。同社は、RF 同軸コネクタ、アダプター、高周波ケーブル アセンブリ、低相互変調ケーブル アセンブリに重点を置いており、安定したサプライヤーのネットワークと協力して自社生産をサポートしています。この種のメーカーの製品は、通信基地局、航空宇宙機器、医療機器の筐体など、出荷されるすべての部品にわたる一貫した電気的性能が機械的な適合性と同じくらい重要な分野で一般的に使用されています。

RF アダプタのサプライヤを評価する場合、エンジニアは通常、その工場が特定の図面やサンプルを中心に構築された OEM RF アダプタ プログラムをサポートできるかどうか、完成部品の検証にネットワーク アナライザやパッシブ相互変調テスタなどの社内テスト機器が利用できるかどうか、標準カタログ構成から外れるカスタム RF アダプタのリクエストをサプライヤがどのように処理するかを尋ねます。自社で機械加工やメッキのワークショップを運営しているメーカーは、一般的に、完全に外部の加工に依存しているメーカーよりも、生産全体にわたって厳しい公差を維持するのに有利な立場にあります。

RF 同軸アダプターの取り付けとトルクに関するベスト プラクティス

正しい取り付け技術により、信号品質とコネクタの寿命の両方が保護され、コネクタの早期摩耗のほとんどは、組み立て中にスキップされた以下の手順のいずれかに遡ります。

1. アダプターを接続する前に、嵌合インターフェースに汚れ、湿気、ねじ山の損傷がないか検査してください。
2. カップリングナットが交差してねじ込まれないように、ねじ込む前にコネクタをまっすぐに合わせてください。
3. まずネジ付きコネクタを手で締めてから、コネクタのタイプによってトルク値が指定されている場合は、校正されたトルク レンチを適用します。
4. トルクはケーブルジャケットではなくカップリングナットを介して伝達されるため、締め付け中にケーブル自体をねじらないようにしてください。
5. インターフェイスに継続的な機械的負担がかかるのを避けるため、固定設置ではコネクタ付近でケーブルの重量を支えてください。
6. 未使用のアダプターは保護キャップを付けて保管し、接触面に埃や湿気が付着しないようにしてください。

BNC などのバヨネット スタイルのコネクタでは、4 分の 1 回転押してひねる動作のみが必要であり、バヨネット インターフェイスにねじ締め動作を強制すると、接続が改善されるのではなく、ロック スロットが損傷する可能性があります。

よくある質問

• Q1: RF同軸アダプターとは何ですか

  A: これは、性別、コネクタ ファミリ、方向が異なる 2 つの同軸インターフェイスを接続するために使用される短いコネクタ本体で、カスタム ケーブル アセンブリを使用せずに、一致しないケーブルや機器を接続できるようにします。

• Q2: オス-メス RF 同軸アダプターは何に使用されますか?

  A: オス インターフェイスをメス インターフェイス、またはその逆に変換します。通常、2 本のオス終端ケーブルを結合したり、メス ジャックに使用可能なオス接続ポイントを与えるために使用されます。

• Q3: 4穴フランジアダプタとは何ですか

  A: これは、1 つのネジ付きナットではなく 4 つのネジ フランジを備えたパネル マウント アダプタで、バルクヘッドやエンクロージャのフィードスルー アプリケーションに安全で回転しない固定ポイントを提供します。

• Q4: SMA コネクタと BNC コネクタの違いは何ですか

  A: SMA は小さなネジ付きカップリングを使用し、より広い周波数範囲をカバーしますが、BNC はクイックバヨネットロックを使用し、低周波数で動作するベンチ機器で一般的です。

• Q5: SMA ケーブルを N タイプ アンテナに直接接続できますか

  A: 2 つのコネクタ ファミリはサイズとネジが異なるため、直接的なものではありませんが、SMA - N アダプタは、新しいケーブル アセンブリを必要とせずに 2 つのインターフェイスをブリッジします。

• Q6: SMA - MMCX アダプターは何に使用されますか?

  A: GPS およびワイヤレス モジュールで一般的なコンパクトな MMCX ピグテールを、モジュール接続を再はんだ付けせずに SMA 終端アンテナまたはテスト ケーブルに接続します。

• Q7: メーカー直販ですか、それとも商社ですか？

  A: Ningbo Hanson Communication Technology Co., Ltd. は、独自の機械加工、電気めっき、および組立工場を運営し、独自の RF コネクタおよびアダプター製品を製造および供給しています。

• Q8: どのような製品を提供できますか

  A: 主な製品は、RF 同軸コネクタ、オス - メス RF 同軸アダプタおよび 4 穴フランジ アダプタ構成を含むアダプタ、高周波ケーブル アセンブリ、および低相互変調ケーブル アセンブリです。

• Q9: カスタマイズされたRFアダプターを作成できますか

  A: はい、カスタム RF アダプターおよび OEM RF アダプターのリクエストは、顧客の図面またはサンプルに従って開発および製造されます。

• Q10: あなたの会社は製品の品質をどのように保証していますか

  A: 各製造プロセスにはインライン検査が含まれており、完成した部品は、社内のネットワーク アナライザーとパッシブ相互変調試験装置によってサポートされる、顧客の要件に合わせた徹底的な検査プロセスを経ます。

• Q11: 商品を主にどこに輸出しますか

  A: 製品は、米国、ドイツ、日本、スペイン、イタリア、英国、韓国、オーストラリア、カナダを含む数十カ国に輸出されています。

• Q12：問い合わせをしてから返答までどれくらいかかりますか？

  A: お問い合わせは通常、受信後 12 時間以内に回答されます。
