RF アダプターと RF コネクタ: 違いは何ですか

RFアダプター vs RF コネクタ: 主要な違い

RF コネクタはケーブルまたは機器のポートを終端して信号パスを完成させます。 RF同軸アダプター タイプ、性別、インターフェイス規格が異なる 2 つのコネクタを、ケーブルを介さずに接続します。つまり、コネクタは信号パスを終了し、同軸アダプタは 2 つの既存のコネクタ間の不一致を橋渡しします。

この区別は、プロジェクトにハードウェアが混在する場合に最も重要になります。テストベンチでは、測定機器の SMA ポートを、テスト対象デバイスの N タイプケーブルと組み合わせて使用する場合があります。RF 同軸アダプタは、どちらのケーブルも再構築せずにそのギャップを埋めるものです。一方、コネクタは、最初から特定のケーブル、ポート、または取り付けスタイルに適合するように設計段階で選択されます。

RF 同軸アダプターとコネクターに依存する一般的な分野における 100 点満点中の使用指数の例

信号経路における RF コネクタの役割

RF コネクタは、ケーブルの端または機器のポートに直接取り付けられ、最小限の損失で信号を伝送し続ける物理的および電気的リンクを形成します。一般的なシリーズには、BNC、TNC、N タイプ、SMA、および 7/16DIN が含まれており、それぞれが特定のピンサイズ、ねじパターン、およびほとんどの通信およびテスト機器で広く使用されている 50 オーム RF 同軸アダプタ規格などのインピーダンス定格を中心に構築されています。

コネクタシリーズが互換性がない理由

各コネクタシリーズは、固定された機械的および電気的仕様に基づいて構築されています。つまり、SMA ポートは、間にアダプタを介さずに N タイプケーブル端と直接嵌合できません。一般に、より小さいピン形状はより低い損失でより高い周波数の信号をサポートするため、周波数範囲はシリーズ間の最も明らかな違いの 1 つです。

RF システムで使用される一般的なコネクタシリーズのおおよその上限周波数範囲 (ギガヘルツ)

RF 同軸アダプターの違い

RF 同軸アダプタは、2 つの不一致のコネクタインターフェイスを接続するために構築された、ケーブル不要の短いコンポーネントです。あるコネクタシリーズを別のコネクタシリーズに変換したり、オスからメスに性別を切り替えたり、ストレートインターフェイスを直角またはフランジマウント形式に変更したりする場合があります。同軸アダプタには独自のケーブルがないため、設置またはテスト中に発見されたインターフェイスの不一致を解決するには、通常、同軸アダプタが最も早い方法です。

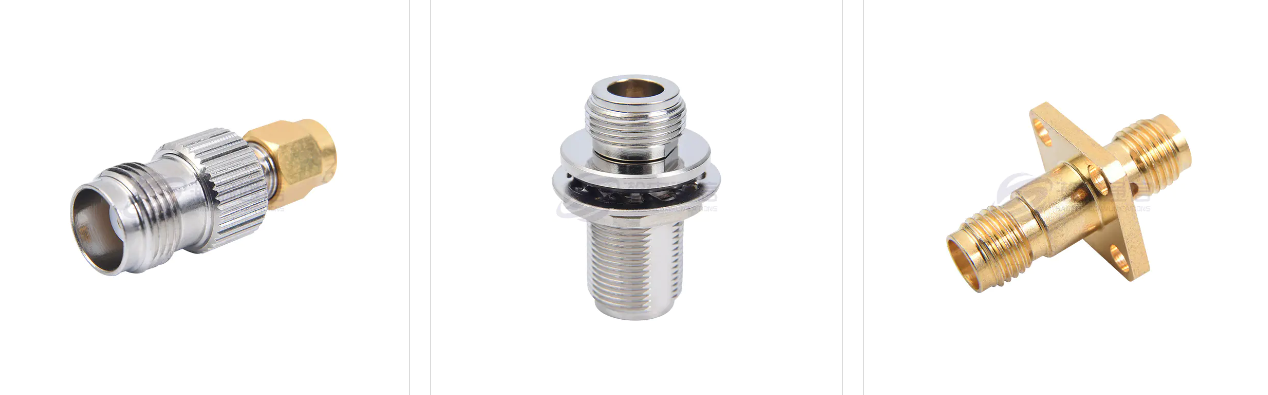

一般的なアダプター構成

N タイプから SMA など、あるコネクタ規格を別のコネクタ規格に変更するシリーズ変換アダプタ
特定のシリーズで男性から女性、または女性から女性に切り替える性別変更アダプター
タイトな機器エンクロージャ内のケーブル配線をリダイレクトする直角アダプタ
固定接続ポイントとして機器パネルに直接ボルトで固定するフランジマウント同軸アダプタスタイル

アンテナ給電線に取り組むバイヤーは、固定パネル接続が別のケーブル規格を満たす必要があるアンテナシステム構築用に RF 同軸アダプターを指定することがよくありますが、ラボ環境では、精度と低挿入損失の両方が重要となるマイクロ波試験装置用の RF アダプターが必要になることがよくあります。

オス - メス RF 同軸アダプターの構成と用途

コネクタの性別は、コネクタに露出したセンターピン (オスと呼ばれる) が付いているか、それとも受けソケット (メスと呼ばれる) があるかを示します。あ オス - メス RF 同軸アダプター 新しいケーブルを必要とせずに、接続の一方の端で性別を反転できるため、設置や修理作業全体で最もリクエストの多いアダプタータイプの 1 つとなります。

性別変更アダプターが不一致を解決するとき

この構成は、2 本のケーブルが両方ともオスコネクタで終端しており、直接接続する必要がある場合、またはケーブルの性別が接続する必要がある機器のポートと一致しない場合に最もよく使用されます。技術者はケーブルアセンブリを交換するのではなく、小型アダプターを挿入して現場で接続を完了できます。

一般的なオス - メス RF 同軸アダプターの形式とそれぞれが一般的に適用される場所
フォーマット	インターフェースの変更	代表的な用途
ストレート男性から女性へ	同じシリーズ、性別のみ	2 本のオス終端ケーブルを接続する
直角オス対メス	同じシリーズ、性別、アングル	ケーブル隙間が限られた密閉型エンクロージャ
クロスシリーズオスからメスへ	シリーズと性別の組み合わせ	さまざまな規格にまたがる混合機器の構築

実用的な品質において RF 同軸アダプタがコネクタや完全なケーブルアセンブリとどのように異なるかを比較するために、以下のレーダーチャートは、信号経路の連続性、インターフェイスの柔軟性、取り付けの簡素性、機械的耐久性、および周波数範囲のカバー範囲に関する 3 つすべてを並べています。

共通の優先事項における RF コネクタ、RF 同軸アダプタ、およびケーブルアセンブリの 0 から 10 までの比較スケール

4 穴フランジアダプタ: パネルマウントアプリケーション

A 4穴フランジアダプター コネクタ本体の周囲に配置された 4 つの取り付け穴を使用しているため、機器パネルまたはバルクヘッドに直接ボルトで固定できます。これにより、自由に浮遊するケーブルジョイントではなく、固定された耐振動性の接続ポイントが作成されます。これは、定期的な動き、温度変化、または屋外への露出がある機器では重要です。

この取り付けスタイルが通常使用される場所

基地局機器、航空宇宙パネル、試験機器ラックでは、ケーブルの接続と切断を繰り返してもボルトパターンによりコネクタの位置が揃うようにするため、一般に 4 穴フランジアダプタが使用されます。ボルトの間隔は特定のコネクタシリーズ内で標準化されているため、ハードウェアが現場に到着する前にパネルのカットアウトを計画できます。このフランジスタイルは、ベースステーションビルドでは N タイプおよび 7/16 DIN インターフェイスと、また小型のテストおよび測定パネルでは SMA または TNC インターフェイスとよく組み合わせられます。

フランジアダプタ周囲のパネルカットアウトの計画

カットアウトが一致していない場合、コネクタが斜めに設置されたり、パネル表面に完全に設置できなくなる可能性があるため、設置前にパネルの厚さとボルト穴の間隔の両方をフランジの仕様と一致させる必要があります。パネルを切断する前にこれらの寸法をサプライヤーに確認すると、後の設置スケジュールでの手戻りを回避できます。

RF 同軸アダプター、RF コネクタ、ケーブルアセンブリの比較

これら 3 つのコンポーネントは、信号パス内でそれぞれ異なる役割を果たしますが、多くの場合一緒にグループ化されます。以下の表は、その主な機能と一般的な使用例をまとめたものです。

一般的な信号パス内の RF コネクタ、RF 同軸アダプタ、およびケーブルアセンブリの一般的な比較
コンポーネント	一次機能	典型的な使用例	必要なケーブル
RFコネクタ	ケーブルまたはポートを終端して信号パスを完成します	ケーブル端末、機器ポート、アンテナ端子	直付け
RF同軸アダプター	2 つの不一致のコネクタタイプをケーブルなしで接続	異なる規格間のインターフェース変換	いいえ
ケーブルアセンブリ	離れた 2 点間で信号を伝送します	長距離走行と基地局リンク	はい

プロジェクトでアダプターとコネクターのどちらを選択するか

ほとんどの調達決定は、インターフェイスの不一致がすでに存在するかどうか、またはシステムを最初から設計するかどうかによって決まります。次の点は、2 つの状況を区別するのに役立ちます。

ケーブルの終端がすでに 1 つのコネクタタイプで、機器が別のタイプのコネクタを使用している場合、RF 同軸アダプタはそのギャップを直接埋めます。
新しいケーブルアセンブリを構築する場合は、最初から機器のポートに一致するコネクタを選択する必要があります。
パネル取り付け機器の場合、4 穴フランジアダプタによりインターフェイスが固定され、ケーブルは取り外し可能なままになります
高周波RFアダプタアプリケーションなどの高周波作業では、低周波テストセットアップよりもインピーダンスとコネクタシリーズのマッチングが重要です。

周波数とインピーダンスが依然として優先される

コンポーネントがアダプターであるかコネクタであるかに関係なく、インピーダンスと周波数定格が選択の出発点となります。ほとんどの通信およびテストシステムは 50 オームのインピーダンスで標準化されているため、マイクロ波テスト機器用の RF アダプタまたは 5G 通信機器用の RF アダプタがシステムの残りの部分のインピーダンスと一致していることを確認することで、セットアップ後の反射や信号損失の問題を回避できます。

メーカーから RF 同軸アダプターを入手する

RF 同軸アダプターのサプライヤーと取引する購入者は通常、一貫したコネクタシリーズ、柔軟な性別と取り付け構成、プロジェクト固有のビルドのサポートを求めています。カスタム RF 同軸アダプターメーカーからの調達は、特定のフランジボルトパターンや珍しいシリーズ変換など、標準カタログのリストに載っていない構成がプロジェクトで必要な場合に特に役立ちます。

Ningbo Hanson Communication Technology Co., Ltd. は、中国のオス - メス RF 同軸アダプターメーカーおよび卸売 4 穴フランジアダプター工場であり、RF 同軸コネクタ、アダプター、ケーブルアセンブリで 30 年以上の経験があります。同社は、安定したサプライヤーのネットワークに支えられ、独自の機械加工工場、電気メッキ工場、組立工場を運営しています。コア製品には、RF 同軸コネクタ、アダプタ、高周波ケーブルアセンブリ、低相互変調ケーブルアセンブリが含まれ、プロジェクト固有の要件に合わせてカスタマイズされたビルドも含まれます。これらの製品は、航空宇宙、通信基地局、医療機器などの技術分野に応用されています。

RF 同軸アダプターの需要は、年間を通して横ばいではなく、特に 5G インフラストラクチャ導入サイクル前後で、ネットワーク構築活動に追従する傾向があります。以下の折れ線グラフは、最近のネットワーク拡大活動に関連した典型的な注文フローに基づいた一般的な需要パターンを反映しています。

ネットワーク展開アクティビティに関連する一般的なパターンを反映した、12 か月間の相対需要指数

カスタム RF 同軸アダプターを調達する際の実際的な考慮事項

いくつかのチェックを行うと、注文が単一の構成であっても継続的な供給手配であっても、調達の決定がよりスムーズになる傾向があります。

1

異なるシリーズの視覚的に類似したコネクタがアダプタなしで互換性を持つことはほとんどないため、インターフェイスの両側で正確なコネクタシリーズを確認してください。

2

信号経路全体にわたってインピーダンスを一致させ、50 オームの RF 同軸アダプターと同じ規格に基づいて構築された機器のペアを維持します。

3

特にボルトパターンとパネルの厚さの両方がフィット感に影響を与える 4 穴フランジアダプターの注文の場合は、性別と取り付けスタイルを明確に指定してください。

4

低周波使用向けに定格されているコンポーネントは、高周波 RF アダプタアプリケーションでは適切に動作しない可能性があるため、事前に意図した周波数範囲を共有してください。

サプライヤーと協力してカスタムビルドを行う

調達プロセスの早い段階で図面、参照サンプル、または既存のコネクタ部品番号を共有すると、メーカーが生産を開始する前に互換性を確認するのに役立ち、不一致の構成が現場に到着する可能性が低くなります。

よくある質問

RFアダプターとRFコネクタの違いは何ですか

RF 同軸アダプターは 2 つの不一致のコネクタをケーブルなしで結合しますが、RF コネクタはケーブルまたはポートを終端して信号パスを完成します。

オス - メス RF 同軸アダプターの機能

オス - メス RF 同軸アダプタは、接続の一端でコネクタの性別を反転し、新しいケーブルアセンブリを使用せずに 2 本のオス終端ケーブルを接続できるようにします。

4穴フランジアダプターとは何に使用されますか

4 穴フランジアダプタは、4 つの取り付け穴を使用して機器パネルにボルトで固定され、ベースステーションとテスト機器の構築のための固定接続ポイントを作成します。

RF 同軸アダプターは特定の用途に合わせてカスタマイズできますか

カスタム RF 同軸アダプターのメーカーは通常、プロジェクトの図面や参照サンプルに基づいてシリーズ、性別、取り付けスタイルを調整できます。

RF 同軸アダプターのメーカーが通常サポートする注文数量はどれくらいですか

中国のバイヤーが信頼するRFアダプターメーカーと協力して、注文数量は部品の複雑さと各構成の材料の入手可能性に基づいて調整されることがよくあります。

メーカーは出荷前にRF同軸アダプターの品質をどのようにチェックしていますか

チェックは通常、材料の入荷検査、製造中の製造検査、および部品が出荷用に梱包される前の最終検査段階にわたって行われます。
