ハーメチックシールドコネクタとは何か、またそれが重要である理由

クイックアンサー: 密閉型コネクタとは何ですか

A 密閉型コネクタ は、接点の周りに永久的なガラス対金属またはガラス焼結シールを備えたコネクタで、湿気、ガス、汚染物質が密閉ハウジング内に侵入するのを防ぐ気密バリアを形成します。これは、高信頼性エレクトロニクスにおいて重要です。航空宇宙機器、衛星、通信基地局、海中エレクトロニクス、医療機器などのシステムは、多くの場合、安定した内部雰囲気の維持に依存しており、非常に小さな漏れ経路であっても、製品の耐用年数にわたって腐食、信号の劣化、または完全な故障につながる可能性があるためです。

このシーリング方法の中心となるのは、 RF ガラス焼結密閉絶縁体 、中央のコンタクトピンを電気的に絶縁し、外側シェルに対して物理的シールを形成する溶融ガラス絶縁体。以下のセクションでは、これがどのように機能するか、どこに適用されるか、および標準の非ハーメチックコネクタとどのように比較するかを説明します。

ハーメチックコネクタは、エラストマーガスケットではなく、溶融ガラスまたはガラスセラミックシールに依存しています。
RF ガラス焼結シール絶縁体は、電気絶縁と気密シールの両方を 1 つのコンポーネントで提供します。
ハーメチックコネクタは通常、真空、加圧、または環境的に密閉されたエンクロージャ用に仕様化されています。
標準コネクタは通常、極端ではない日常の環境により適した、より柔らかいシールに依存しています。

密閉型コネクタの仕組み

一般的な密閉コネクタでは、中央のコンタクトピンは、製造中に熱を使用して金属シェルに直接融着されるガラスまたはガラスセラミック絶縁体を通過します。ガラスが冷えると、ピンと周囲の金属本体の両方との間でボイドのない連続的な結合が形成されます。これは、しばしば「結合」と表現されます。 ガラス対金属の密閉型コネクタ 建設。ゴムやシリコンのガスケットとは異なり、この溶融ガラスシールはシールを維持するために圧縮や弾性に依存しません。これが、ハーメチックシールが長期間の使用期間や広い温度変動にも耐えられる傾向がある理由の 1 つです。

ガラスは、制御された熱の下で焼結または溶融されて緻密な非多孔質構造になるため、得られる絶縁体は、標準コネクタで使用される一般的なポリマー絶縁体よりもはるかに効果的にガスや湿気の侵入に耐えます。この焼結プロセスは、特に RF 同軸ハーメチックコネクタ内で使用される場合に、業界でこのコンポーネントが RF ガラス焼結密閉絶縁体と頻繁に呼ばれる理由でもあります。

シール機構の核となる要素

シールの外側境界を形成する金属シェルまたはハウジング
ガラスインシュレーターを貫通するセンターコンタクトピン
ピンをシェルに結合する溶融ガラスまたはガラスセラミックボディ
密閉インサートをコネクタ本体またはハウジング壁に取り付ける溶接またはろう付け接合

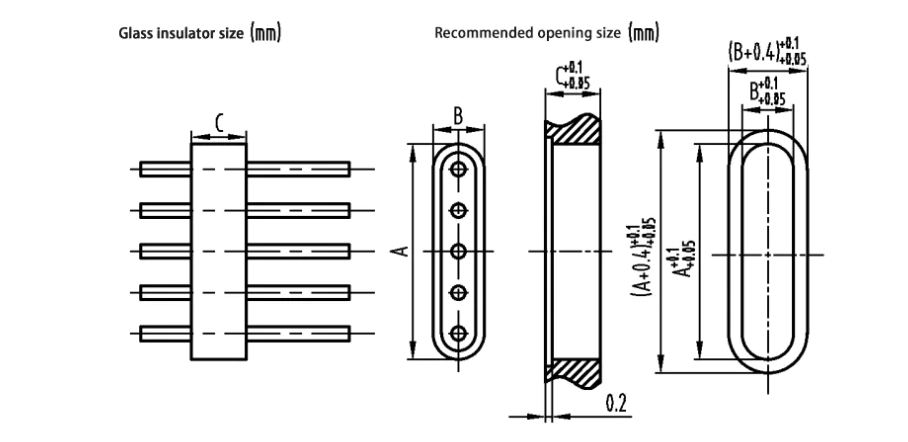

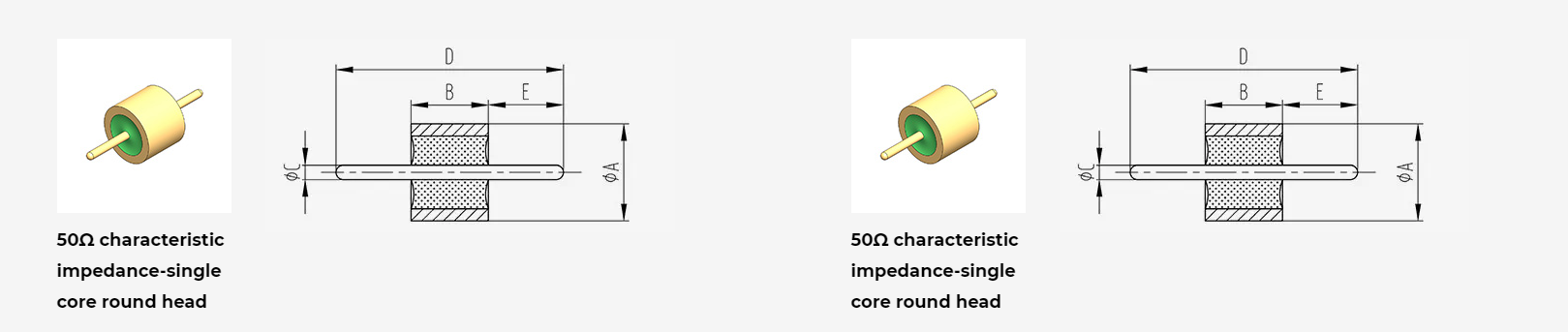

RFガラス焼結封止絶縁体とは

アン RF ガラス焼結密閉絶縁体 RF ハーメチックコネクタ内の溶融ガラスコンポーネントで、中心導体を外殻から分離すると同時に気密シールを形成します。製造中、ガラス粉末または予備成形されたガラスリングがコネクタシェル内のセンターピンの周囲に配置され、ガラスが溶けてピンとシェルの両方に融合するまで加熱され、冷えると単一の固体の絶縁およびシール構造が形成されます。

このコンポーネントは、ハーメチックシールを保持しながら、高周波性能のために制御された誘電体間隔を維持する必要があるため、次のような関連用語で販売されることがあります。 ガラス密閉RFコネクタ 断熱材または単にガラスの密閉インサート。絶縁体の形状、ガラス組成、ピンの直径はすべてインピーダンス制御に影響します。そのため、RF 密閉コンポーネントは通常、別個の部品としてではなく、整合した電気的および機械的システムとして設計およびテストされます。

他の断熱材ではなくガラスが選ばれる理由

ガラスは金属に適切に融着すると、連続した非多孔質シールを形成します。
ガラスは広い温度範囲にわたって安定した誘電特性を維持します
ガラスと金属のシールは圧縮に依存しないため、時間の経過とともにシールが緩む傾向が少なくなります。
焼結ガラスは、一貫した RF インピーダンスに必要な厳密な寸法制御をサポートします

ハーメチックコネクタと標準コネクタ: 機能比較表

以下の表は、ハーメチックシールされたコネクタと標準の非ハーメチックコネクタの一般的な違いをまとめたものです。実際の性能は、メーカーが適用する特定の設計、材料、テストによって異なります。

一般的な密閉型コネクタと標準コネクタの特性の一般的な比較。
特徴	密閉型コネクタ	標準コネクタ
シール方法	溶融ガラスまたはガラスセラミックシール	エラストマーガスケットまたはOリング
耐ガス性および耐湿性	非常に高い気密性のシール	中程度、ガスケットの状態によって異なります
真空対応性	真空環境に最適	限定的、真空下ではシールが劣化する可能性があります
温度範囲	幅が広く、極端な場合でも安定している	より狭く、ガスケットの材質によって制限される
代表的な用途	航空宇宙、衛星、医療機器、RF基地局	一般的な屋内および軽屋外用電子機器
シールの長期安定性	全体的に安定しており、圧縮緩和はありません	ガスケットの材質が古くなると劣化する可能性があります

シール性能の比較

以下の表は、一般的に議論される 4 つの性能要素におけるハーメチックシールコネクタと標準コネクタとの相対的な比較を示しています。

ハーメチックシールされたコネクタは、4 つの要素すべてで高いスコアを獲得する傾向があります。これは主に、溶融ガラスシールが気密性を維持するために継続的な圧縮に依存していないためです。標準コネクタは汎用設定でも良好に機能しますが、そのシール性能は、ガスケットの状態、取り付けトルク、および長期にわたる環境への曝露により密接に関係しています。

ハーメチックコネクタ構造の説明

以下の図は、典型的なハーメチックシールされた RF コネクタの一般的な構造レイアウトの概要を示しており、外側シェル、ガラスシール、センターピンが相互にどのように関係しているかを示しています。

ハーメチックコネクタのレイアウトの見方

このレイアウトでは、金属シェルが密閉アセンブリの外側境界を形成し、ガラス焼結シールがシェルの内側に位置し、ハウジングとセンターコンタクトピンの両方に直接接着します。取り付けフランジにより、コネクタをハウジングの壁または隔壁に溶接またはろう付けすることができ、嵌合端はケーブルアセンブリを接続するための RF インターフェイスを提供します。これは、 ハーメチックRFフィードスルーコネクタ ここでの目標は、気密バリアを破壊することなく、密閉された壁を越えて RF 信号を通過させることです。

ハーメチックシールされたコネクタが使用される場所

気密シールされたコネクタは、制御された内部雰囲気、真空、または長期間の無人の耐用年数が必要なシステムで最もよく使用されます。以下の縦棒グラフは、一般的なセクターにわたる一般的な、正確ではない使用パターンを示しています。

アン RFハーメチックコネクタ 航空宇宙および衛星システムでは、コンポーネントが機能障害を起こさずに打ち上げ振動、真空暴露、極端な熱サイクルに耐える必要があることがよく規定されています。通信基地局と RF インフラストラクチャも、屋外キャビネット内の湿気の侵入から敏感な RF 経路を保護するためにハーメチックコネクタに依存しています。一方、医療機器は、密閉されたハウジング内の敏感な電子機器を保護するために同様のシール原理を使用しています。防衛システムと海中または石油・ガス機器は、一般的な応用分野を補完しますが、どちらも厳しい環境における長期的なシールの完全性に依存します。

環境パフォーマンスと信頼性への配慮

極端な温度は、コネクタのシール性能を評価するために使用される最も一般的な応力要因の 1 つです。以下の折れ線グラフは、広い動作温度範囲にわたってシール性能がどのように変化する傾向があるかという一般的な傾向を示しています。

溶融ガラスシールはゴム製ガスケットのように弾性回復に依存しないため、ハーメチックシールされたコネクタは、幅広い動作温度にわたって比較的安定した性能を維持する傾向があります。標準コネクタは、中程度の温度範囲内では良好に機能しますが、条件が極端な温度に近づくと、シール性能が急激に低下することがよくあります。

多要素の比較

以下のレーダーチャートは、耐湿性、真空適合性、温度安定性、耐振動性、長期信頼性、RF 信号の一貫性を比較する、複数の信頼性要素を一度にまとめたものです。

これらの要素のほとんどにおいて、密閉型コネクタは、特に耐湿性、真空適合性、長期信頼性の点で有利になる傾向があります。標準コネクタは、用途に追加のシール性能が必要ない、要件がそれほど厳しくない環境では、依然として合理的な選択肢となります。

製造工程の概要

正確なプロセス手順はメーカーやコネクタの設計によって異なりますが、ほとんどのガラスと金属の気密シールは製造中にほぼ同様の手順に従います。

金属シェル、センターピン、およびガラス材料は、必要な公差に合わせて準備および洗浄されます。
ガラス粉末、ガラスプリフォーム、またはガラスリングがシェル内のピンの周囲に配置されます。
アセンブリは、ガラスがピンとシェルの両方に融合するまで、制御された炉サイクルで加熱されます。
アセンブリは制御された条件下で冷却され、ガラスと金属の界面の応力が軽減されます。
密閉されたインサートは、通常、電気的および RF 性能チェックとともにヘリウム漏れ検出方法を使用して気密性がテストされます。
完成した気密インサートは、溶接、ろう付け、その他の方法で最終的なコネクタまたはフィードスルーハウジングに組み込まれます。

この一般的なアプローチは、最終製品が基本フィードスルー用の単純なガラス対金属密閉コネクタであっても、特定の RF インターフェイスおよび取り付け構成用に設計されたより複雑なカスタム気密コネクタであっても適用されます。

アプリケーションに合わせて密閉型コネクタを選択する方法

次の手順では、特定のシステムまたはエンクロージャのコネクタを選択する実際的な方法を概説します。

温度範囲、圧力条件、真空への曝露が予想されるかどうかなど、動作環境を特定します。
インピーダンス、周波数範囲、信号タイプなどの RF または電気的性能要件を確認します。
バルクヘッドフィードスルー、パネルマウント、インラインコネクタボディなど、必要な取り付け構成を確認します。
コネクタを利用可能なスペースに合わせるために、ピン数、コンタクトの間隔、およびシェルのサイズについてメーカーと相談してください。
シール性能がどのように検証されるかを理解するために、ヘリウム漏れ検出など、製造中に使用される気密性テスト方法について質問してください。
既存のハウジングまたは特殊な RF インターフェイスに適合させるために、カスタムのハーメチックコネクタ設計が必要かどうかを検討してください。

寧波ハンソン通信技術有限公司について

寧波ハンソン通信技術有限公司は、 密閉型コネクタメーカー 中国に拠点を置き、通信コンポーネントの生産、加工、貿易を専門としています。同社は、RF 同軸コネクタ、アダプタ、ケーブルアセンブリに関して 30 年以上の経験を積んでおり、自社の機械加工ワークショップ、電気めっきワークショップ、組み立てワークショップ、および確立されたサプライヤーのグループによってサポートされています。

主な製品には、RF 同軸コネクタ、アダプタ、高周波ケーブルアセンブリ、低相互変調ケーブルアセンブリが含まれており、ハーメチックおよび RF フィードスルーアプリケーション向けの RF ガラス焼結密閉絶縁体メーカーとしての専用機能も備えています。同社はまた、顧客が特定の取り付け、ピン構成、および RF インターフェース要件を満たすのに役立つカスタムのハーメチックコネクタ設計サービスも提供しています。 Ningbo Hanson Communication Technology Co., Ltd. の製品は、継続的なプロセス改善に重点を置いたエンジニアリングチームの支援を受けて、航空宇宙、通信基地局、医療機器、その他のハイテク分野で使用されています。

よくある質問

密閉型コネクタに関してエンジニアやバイヤーから寄せられるよくある質問。
Q1: 密閉型コネクタとは何ですかハーメチックシールコネクタは、接点の周囲に溶融ガラスまたはガラスセラミックシールを備えたコネクタで、密閉ハウジングへの湿気やガスの侵入を防ぐ気密バリアを形成します。	Q2: ハーメチックコネクタはどのように機能しますかセンターピンは、製造中に金属シェルに融着されるガラス絶縁体を通過し、気密性を維持するために圧縮に依存しない固体の非多孔質シールを作成します。
Q3: ハーメチックコネクタは何に使用されますかこれらは、航空宇宙システム、衛星、通信基地局、医療機器など、制御された内部雰囲気や長期的なシールの完全性が必要な用途に使用されます。	Q4: ガラス密閉コネクタを使用する理由ガラス密閉コネクタは、ガスケットベースの設計よりも湿気やガスの侵入に効果的に抵抗し、幅広い温度範囲にわたって安定した性能を維持する傾向があります。
Q5: ガラスと金属の封止技術とは何ですかガラスと金属のシールは、ガラスを加熱下で金属ピンとシェルに直接融着させ、永久的な気密絶縁シールを形成する製造プロセスです。	Q6: RFハーメチックシールとは何ですか RF ハーメチックシールは、特に RF 同軸コネクタに適用されるガラスと金属のシールを指します。この場合、シールされた絶縁体も信号性能のために制御されたインピーダンスを維持する必要があります。
Q7: ハーメチックコネクタと標準コネクタの違いハーメチックコネクタは気密性能を高めるために溶融ガラスシールを使用しますが、標準コネクタは通常、汎用環境により適したエラストマーガスケットを使用します。	Q8: 気密フィードスルーはどのように製造されますか気密フィードスルーは、制御された熱の下で金属シェル内のセンターピンの周囲にガラスを融着し、完成した部品の気密性と電気的性能をテストすることによって作られます。
