N型RF同軸コネクタとは何ですか?

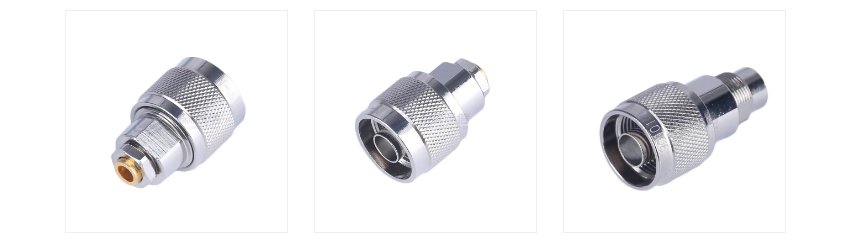

の N型RF同軸コネクタ は、1940 年代にベル研究所のポール ニールによって設計されたユニバーサルネジ付き RF 同軸コネクタです (「N」は彼の姓の最初の文字から取られています)。高出力、低損失、高周波の特性を持ち、通信、レーダー、試験機などの分野で広く使用されています。

1. N型コネクタの主な特長
(1) 周波数範囲
標準タイプ：0～11GHz（一部精密モデルは18GHzまで）。
高性能タイプ（精密Nタイプなど）：18GHz以上（40GHzなど）まで対応。

(2) インピーダンスマッチング
50Ω (主流、通信およびテスト機器に使用)。
75Ω (あまり一般的ではありませんが、ビデオ送信などの特定のシナリオで使用されます)。

(3) ハイパワーキャリング
平均電力: 数百ワットからキロワット (周波数と設計によって異なります)。
ピーク電力: 最大数十キロワット (短パルス用途)。

(4) 耐久性
ねじ結合構造 (BNC よりも安定) と強力な耐振動性。
金属シェル (真鍮/ステンレス鋼) が優れた電磁シールドを提供します。

(5) 低損失
挿入損失: <0.1 dB@3 GHz (高品質モデル)。
電圧定在波比 (VSWR): <1.3:1 (高精度タイプは 1.1:1 に達します)。

2. N型コネクタの構造
(1) 外部導体（シェル）
金属素材（金メッキ/銀メッキ/ニッケルメッキ）、ネジ式デザインによりしっかりとした接続を保証します。
(2) 内部導体（センターピン）
金または銀メッキにより、低抵抗の接触が得られます。
(3) 絶縁媒体
通常PTFE（ポリテトラフルオロエチレン）で、高温耐性があり、誘電損失が低いです。
(4) インターフェースの種類
オス：センターピンと雄ネジ付き。
メス：センター穴と雌ネジ付き。

3. N型コネクタ選定のポイント
インピーダンスマッチング: 50Ω モデルが推奨されます (特に 75Ω が必要な場合を除く)。
周波数要件:
一般アプリケーション (<6 GHz): 標準 N タイプ。
高周波アプリケーション (>11 GHz): 高精度 N タイプ (HPN シリーズなど)。
環境適合性:
屋外/軍事グレード: 防水シール (IP67 など) を備えたステンレス鋼ハウジングを選択します。
実験室用途：金メッキモデル（接触抵抗低減）。
インターフェイスの互換性:
オス対メスのコネクタの組み合わせ (オス対メスのアダプターなど) に注意してください。

4. N タイプ RF 同軸コネクタに関する一般的な問題
(1)。 N タイプ コネクタは SMA を置き換えることができますか?
はい、ただしトレードオフがあります。N タイプ コネクタは電力と耐久性に優れていますが、サイズが大きく、高密度小型デバイスにはあまり適していません。 SMA コネクタは、高周波のコンパクトな設計 (PCB モジュールなど) により適しています。

(2)。 N 型コネクタの損傷を避けるにはどうすればよいですか?
正しい操作: ネジ山を合わせて締めます (ネジを無理に押し込んでセンターピンを曲げないようにしてください)。トルク レンチを使用します (推奨トルク: 15 ～ 20 インチポンド)。

(3)。 N型コネクタは定期的なメンテナンスが必要ですか?
推奨事項: 接触面を定期的に清掃してください (アルコールの埃が付いていない布)。ネジ山が酸化していないか確認してください（メッキが磨耗している場合は交換してください）。
