RFガラスインシュレーターとは何ですか?

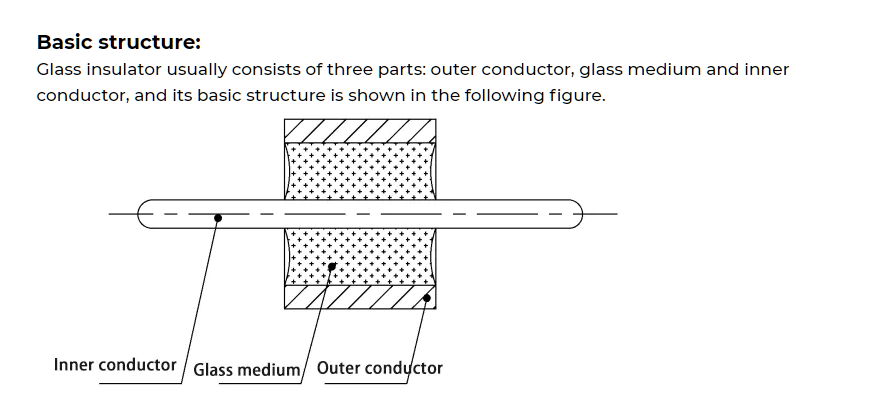

RFガラスインシュレーター 高周波 (RF) 信号伝送に使用される絶縁支持要素です。特殊なガラス材料を主成分としており、高周波絶縁性能、耐高温性、機械的強度に優れています。通信基地局、レーダーシステム、衛星アンテナ、高周波電子機器、その他の分野で、RF信号の効率的な伝送と電気的絶縁を確保しながら導体を支持または固定するために広く使用されています。

1. RFガラスインシュレーターの特徴

(1) 高周波絶縁性能

低誘電損失：高周波（MHz～GHzなど）での誘電損失が極めて低く、信号の減衰が少なくなります。
高い絶縁耐力: 高電圧に耐性があり、RF 信号の破壊や漏洩を防ぎます。

(2) 耐久性

高温耐性：-50℃〜300℃の範囲で安定して動作し、屋外基地局やレーダーなどの過酷な環境に適しています。
耐紫外線性と耐腐食性: ガラス素材は老化しにくく、風、雨、塩水噴霧、その他の環境に長期間さらされるのに適しています。

(3) 機械的性質

高強度: 圧縮耐性と曲げ耐性に優れ、アンテナやワイヤーの機械的負荷に耐えることができます。寸法安定性: 熱膨張係数が低く、温度が変化しても変形しにくく、RF システムの安定性を確保します。

(4) RF 信号の完全性

低信号反射: 滑らかな表面で、RF 信号の反射と干渉を軽減します。

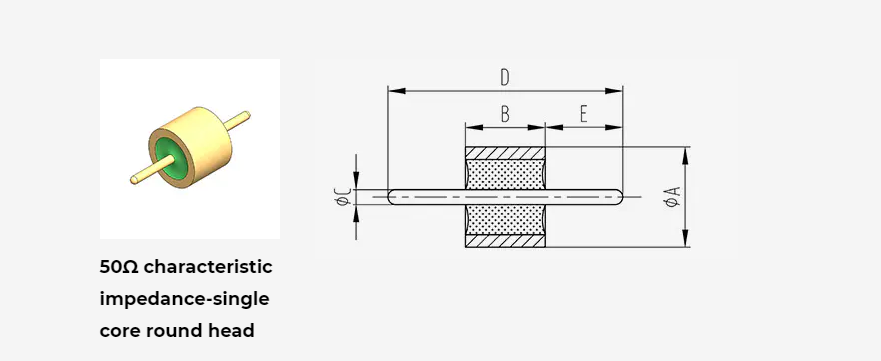

インピーダンスマッチング: 最適化された設計により、伝送ラインのインピーダンス (50Ω または 75Ω など) にマッチングすることができ、信号伝送効率が向上します。

2. RFガラス絶縁体の応用シナリオ

(1) 通信基地局

5G/4G 基地局アンテナ: 効率的な信号伝送を確保するための放射ユニットをサポートします。
マイクロ波中継局：導波管や同軸ケーブルの絶縁支持に使用されます。

(2) レーダーシステム

軍事/気象レーダー: 高周波フィーダーをサポートし、高電圧に耐性があり、耐干渉性があります。

(3) 衛星通信

衛星アンテナ: 宇宙の極限環境でも安定した絶縁サポートを提供します。

(4) 高周波電子機器

RFフィルター、パワーアンプ：内部の高周波回路部品を固定するために使用されます。

3. RF ガラス絶縁体と従来のセラミック絶縁体
