RF 同軸アダプターの機能は何ですか?

無線周波数 (RF) システムでは、信号伝送の安定性と一貫性が非常に重要です。通信機器、試験機器、無線伝送システム、研究室用 RF 測定プラットフォームなどはすべて、さまざまな同軸コネクタに依存しています。ただし、実際のエンジニアリングでは、デバイスごとに異なるインターフェイス タイプが使用されることが多く、接続、変換、信号品質の維持ができる重要なコンポーネントが必要になります。 RF同軸アダプター 。では、RF 同軸アダプターの機能は正確には何でしょうか? RF システムではどのような役割を果たしますか?

1. 本体の基本機能 RF同軸アダプター

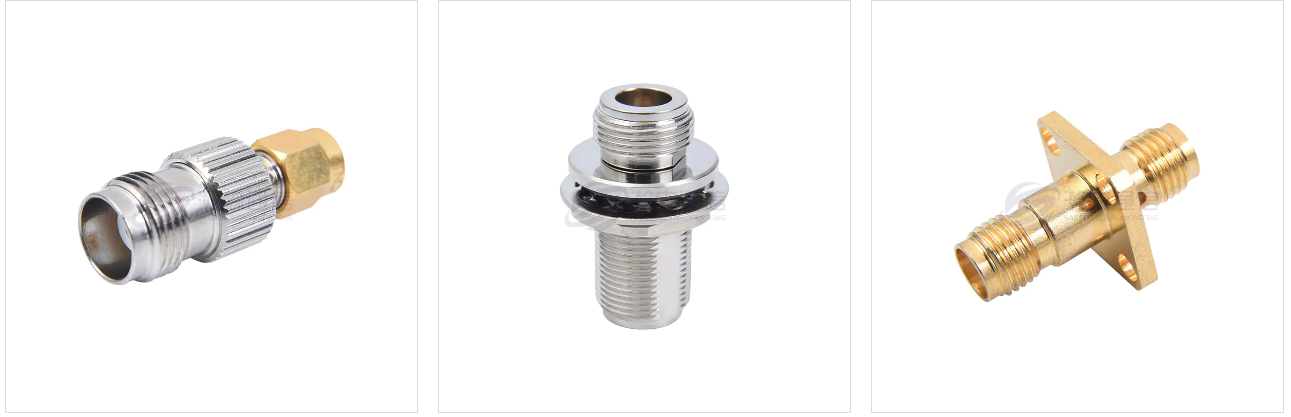

RF 同軸アダプターの主な機能は、異なるタイプの RF コネクタ間で信頼性の高い変換と接続を可能にすることです。たとえば、一部の機器は N タイプ インターフェイスを使用しますが、デバイスは SMA インターフェイスを使用します。このような場合、シームレスな相互接続を可能にするために、N-to-SMA RF アダプターが必要です。

一般的な接続方法は次のとおりです。
異なるタイプのインターフェイス間の適応: SMA-N、BNC-TNC、SMA-UHF など。
異なるタイプのインターフェイス間の適応: SMA メスから SMA メス、SMA オスから SMA オスなど。
高精度インターフェースと標準インターフェース間の接続: 高周波測定要件を満たします。

この柔軟性によりシステムの互換性が大幅に向上し、配線やポート全体を交換する必要がなくなり、コストが削減され効率が向上します。

2. 安定したRF信号伝送の確保
多くの人はアダプターが単なる「物理コネクタ」であると誤解していますが、実際には、アダプターの電気的特性はシステム信号の品質に大きな影響を与えます。高品質の RF アダプターは次のことができます。

(1) 特性インピーダンスを一定に保つ
ほとんどの RF システムは 50 オームの特性インピーダンスを使用します。アダプタのインピーダンスが不整合であると、反射が増加し、VSWR が高くなり、信号の完全性に影響を及ぼします。

(2) 挿入損失の低減
高品質のアダプターは通常、挿入損失が非常に低く、高周波伝送中の信号の減衰を最小限に抑えます。

(3) 広帯域伝送能力の維持
RF 同軸アダプタは通常、DC から数 GHz、数十 GHz、さらにはそれ以上の周波数までの信号をサポートします。これは、マイクロ波テストのシナリオでは特に重要です。

したがって、優れた RF アダプターは接続を完了するだけでなく、正確で安定した信号伝送を保証します。

3. 柔軟性と拡張性の向上
スペクトラム アナライザ、ネットワーク アナライザ、パワー メータなどの RF テスト機器は、さまざまなポート タイプを採用しています。 RF 同軸アダプターを使用すると、エンジニアは次のことが可能になります。
インターフェイスを迅速に変換し、準備時間を短縮します。
プローブ、負荷、校正コンポーネント、その他の重要な機器を簡単に接続します。
複雑なテストシナリオで接続パスを柔軟に構成します。
頻繁なケーブルやコネクタの交換による磨耗を避けてください。
実験室のテスターに​​とって、RF アダプターはほぼ不可欠なツールです。これらがなければ効率的なテストは不可能です。

4. 機器の摩耗を軽減し、コネクタの寿命を保護する
多くのハイエンドのテスト機器には非常に高価な RF ポートが搭載されており、頻繁に抜き差しすると磨耗が発生する可能性があります。 RF 同軸アダプターを使用すると、「保護インターフェイス」として機能し、高価なデバイス ポートではなく、安価なアダプターに摩耗が集中します。

たとえば:
長期的な保護のためにネットワーク アナライザに SMA アダプタをインストールします。
高周波プローブを切り替える際には、損傷のリスクを軽減するために高精度アダプターを使用します。
これにより、機器の寿命が延びるだけでなく、メンテナンスコストも削減されます。

一見小さなコネクタのように見えますが、RF 同軸アダプタは RF システムにおいて重要な役割を果たします。インターフェイスの互換性を保証するだけでなく、信号品質を保証し、デバイスのポートを保護し、テスト効率を向上させるため、さまざまな RF システムにとって不可欠な基礎コンポーネントとなっています。
