RF同軸コネクタとは何ですか?

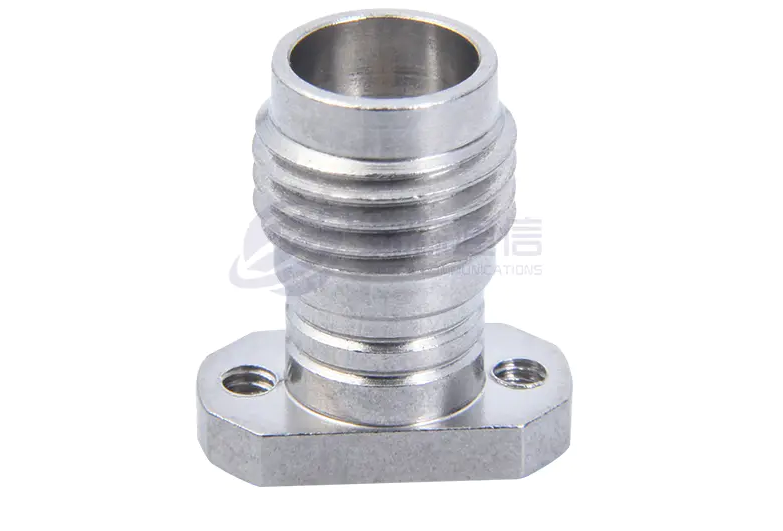

1. の機能 RF同軸コネクタ
RF 同軸コネクタは、高周波信号の送信に使用される重要な電子部品です。これらは主に、同軸ケーブルをデバイスに確実に接続するために使用され、RF 信号の効率的かつ安定した伝送を確保し、安定した信頼性の高い信号伝送を保証します。 RF 同軸コネクタは、通信機器、テレビ、放送、無線ネットワーク、その他の分野で一般的に使用されています。その中心的な機能は、信号の完全性を維持し、伝送損失と干渉を低減し、良好なインピーダンス整合を提供することにより、通信システム、試験装置、レーダー、アンテナなどのアプリケーションで高周波信号のスムーズな伝送を可能にすることです。

RF 同軸コネクタは、無線通信、航空宇宙、軍用電子機器、医療機器において重要な役割を果たしています。たとえば、5G 基地局では、アンテナと RF モジュールが接続され、高品質の信号送受信が保証されます。テストおよび測定機器では、スペクトラム アナライザまたはネットワーク アナライザに接続して、正確なテスト データを確保します。衛星通信およびレーダー システムでは、安定した信号伝送を維持しながら、過酷な環境条件に耐える必要があります。

RF 同軸コネクタは通常、金属シールド構造を利用しており、内部導体が信号を伝送し、外部導体が電磁シールドを提供して外部干渉や信号漏洩を防ぎます。低挿入損失、高いシールド効果、耐食性、耐振動性を備え、低周波からミリ波までの多様な周波数帯域に対応した高品質コネクタです。さらに、アプリケーションの要件に応じて、コネクタはネジ式 (SMA)、スナップオン (BNC)、またはプッシュプル (MCX) などのさまざまなインターフェース スタイルを採用し、さまざまなシナリオの機械的強度と利便性の要件を満たすことができます。 RF 同軸コネクタは、高周波電子システムに不可欠なコンポーネントです。そのパフォーマンスは通信リンク全体の安定性と効率に直接影響を与えるため、最新のワイヤレス技術、防衛機器、産業オートメーションの適切な動作にとって重要なコンポーネントとなっています。

RF 同軸コネクタの動作原理は、同心導体構造における電磁波の伝播特性に基づいています。精密に設計された同軸構造により、高周波信号の低損失、高忠実度伝送を実現します。その中心原理は、閉じた電磁場伝送チャネルを作成することです。中心導体が信号電流を運び、外部導体が電磁シールドとして機能し、一定のインピーダンスを維持する絶縁誘電体によって分離されます。高周波電気信号が内部導体に注入されると、内部導体と外部導体の間の絶縁媒体内に横電磁波 (TEM 波) が励起されます。この電磁エネルギーは同軸空間に厳密に制限され、信号の放射損失と外部干渉を効果的に抑制します。コネクタの機械的インターフェイスは、正確な接触を通じて導体の導通とインピーダンスのマッチングを確保し、インピーダンスの変化による接続点での信号の反射を防ぎ、最終的にデバイス間の高周波信号の安定した伝送を保証します。この構造設計により、RF 同軸コネクタはギガヘルツ レベルの高周波環境でも優れた信号整合性を維持できます。

RF 同軸コネクタのコア設計は、内部導体と外部導体間の電磁界分布を利用して信号伝送を実現する同軸伝送線理論に基づいています。

中心導体 (内部導体): 高周波信号を伝送し、通常、抵抗損失を減らすために銅または金メッキの材料で作られています。
外部導体（シールド）：内部導体を囲み、電磁シールドを施し、信号の干渉や放射線漏れを防ぎます。
絶縁媒体 (誘電体層): 内部導体と外部導体を分離し、安定したインピーダンス (通常 50 Ω または 75 Ω) を維持し、信号の反射を低減します。
接続メカニズム: 機械的安定性と良好な電気接触を確保するには、ネジ式 (SMA など)、スナップオン (BNC など)、またはプッシュプル (MCX など) コネクタを使用します。

コネクタが適切に嵌合されると、信号は内部導体を介して伝送され、外部導体は閉ループを形成し、信号伝送中のインピーダンスの連続性が確保され、定在波比 (VSWR) と挿入損失が低減されます。

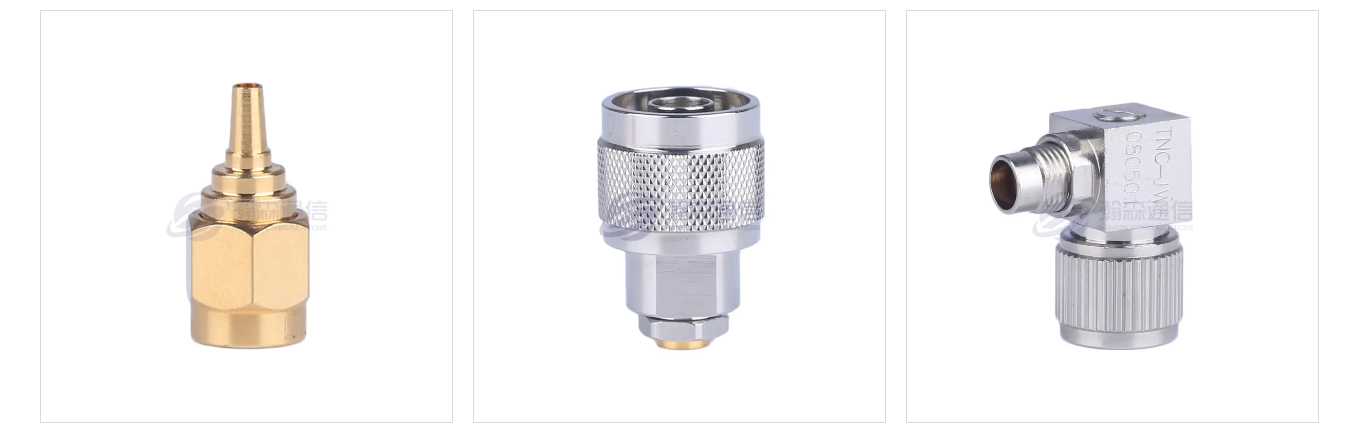

2.RF同軸コネクタの特徴と利点
RF 同軸コネクタは、高周波信号伝送の中核コンポーネントとして、その独自の構造と材料設計により、性能、信頼性、適応性において大きな利点を示しています。その利点は主に次の側面に反映されます。

(1)。高周波伝送性能
広帯域カバレージ: DC からミリ波 (40GHz 以上) までの非常に広い周波数範囲をサポートし、5G や衛星通信などの高周波アプリケーションのニーズを満たします。
低挿入損失: 高導電性材料 (金メッキ内部導体など) と低誘電損失絶縁媒体を使用して、信号の減衰を大幅に低減します。
優れたインピーダンスマッチング: 厳密に制御された50Ωまたは75Ωの特性インピーダンスにより、信号の反射を最小限に抑えます。
(2)。信頼性と安定性
強力な電磁シールド: 多層金属シールド構造 (ネジロック、金属シェルなど) が電磁干渉 (EMI) と RF 漏洩を効果的に抑制します。
高い機械的耐久性: 精密に機械加工された接触インターフェース (弾性ピン設計など) により、数千回の抜き差し後でも安定した接触が保証されます。幅広い環境適応性：防水（IP67）、耐高温（-65℃～165℃）、耐塩水噴霧などの特殊処理をオプションで用意しており、軍事や航空宇宙などの過酷な環境にも適しています。
(3)。多様なデザインが複数のシナリオに適応します
豊富なインターフェースタイプ: ネジ式 (SMA、N タイプ)、スナップオン (BNC)、プッシュプル (MCX/MMCX) などを含み、さまざまな設置要件に対応します。
柔軟な電力容量: 低電力からキロワットレベルの高電力までカスタマイズ可能で、通信基地局やレーダーなどのさまざまな負荷シナリオに適応できます。
小型化の傾向：5Gとモノのインターネットの発展に伴い、マイクロコネクタは限られたスペースで高性能伝送を実現します。
(4)。利便性と標準化
クイック接続設計: たとえば、一部の製品では片手でスナップオン操作を行うことができ、設置効率が大幅に向上します。
国際標準互換性: MIL-STD や IEC などの国際標準に準拠し、主流の機器インターフェイスとの互換性を確保します。
(5) 幅広い応用範囲
家庭用電化製品 (携帯電話アンテナ) から産業用アプリケーション (基地局 RF モジュール)、ハイテク分野 (フェーズド アレイ レーダー、衛星ペイロード) に至るまで、RF 同軸コネクタは、その信号忠実度と環境耐性により、無線通信、試験測定、国防科学技術などの業界の基本コンポーネントとなっています。

RF 同軸コネクタは、材料科学、精密機械学、電磁設計の深い統合を通じて、高周波信号伝送における「低損失、高シールド、長寿命」の中核要件を達成し、現代の電子システムの効率的かつ信頼性の高い動作を保証する重要な要素となります。

RF 同軸コネクタは、高周波信号伝送を必要とする産業で広く使用されています。
通信: 5G 基地局、光ファイバー通信、衛星通信用のアンテナ フィーダー接続。
航空宇宙および防衛: レーダー システム、ミサイル誘導、航空通信機器のための信頼性の高い接続。
テストと測定: ベクトル ネットワーク アナライザー (VNA) やスペクトラム アナライザーなどの機器の校正と信号テスト。
家庭用電化製品: Wi-Fi ルーター、スマートフォン (アンテナ インターフェイスなど)、およびモノのインターネット (IoT) デバイス用の RF モジュール。
医療機器: MRI 高周波コイルおよびマイクロ波治療装置の信号伝送。
自動車: 車載レーダー (ミリ波レーダーなど) および GPS ナビゲーション システムの信号接続。

3.適切なRF同軸コネクタの選び方
適切な RF 同軸コネクタを選択するには、電気的性能、機械的特性、環境適合性、アプリケーション シナリオなどの複数の要素を考慮する必要があります。

(1)。電気的性能要件を明確にする
動作周波数範囲: コネクタによってサポートされる周波数の上限は大きく異なります (例: BNC ≤ 4 GHz、SMA ≤ 18 GHz、2.92 mm コネクタは最大 40 GHz)。システムの信号周波数帯域を一致させることが重要です。
インピーダンス整合: 通信システムでは 50 Ω (基地局やレーダーなど) が使用されることが多く、ビデオ伝送システムでは 75 Ω (放送機器など) が使用されることがよくあります。間違ったインピーダンスを選択すると、信号の反射が発生する可能性があります。
挿入損失と VSWR: 高周波アプリケーション (ミリ波など) の場合は、低損失設計 (空気誘電体コネクタなど) が好まれ、VSWR はできる限り 1:1 に近づける必要があります。
電力処理: 高電力アプリケーション (レーダー送信機など) の場合は、過熱による故障を避けるために 7/16 または N タイプのコネクタを選択してください。

(2)。機械的および界面特性の評価
コネクタの種類:
ねじ込みコネクタ (SMA、N タイプ): 緩みに対する耐性が高いため、高振動環境 (車載機器や航空機搭載機器など) に適しています。スナップオン コネクタ (BNC): 頻繁に抜き差しを必要とするテスト シナリオ (実験室用オシロスコープなど) に適しています。使いやすいですが、脱落しやすいです。
超小型コネクタ (MMCX、MCX): スペースに制約のあるデバイス (スマートフォン モジュールなど) 用のコンパクトなソリューション。
プラグインの寿命: 産業用グレードのコネクタは通常、1,000 回以上のプラグインとプラグアウトのサイクルが持続しますが、民生用グレードのコネクタは数百回しか持続しない場合があります。
ケーブルの互換性: コネクタのインターフェイスが同軸ケーブルの種類と線径と一致していることを確認します。

(3)。環境適応性を考慮する
保護等級: 屋外または湿気の多い環境では、IP67 以上の防水等級が必要です (例: 5G 基地局のアンテナ インターフェイス)。
温度および耐腐食性: 航空宇宙または軍事用途では、高温耐性 (-65°C ～ 200°C) と塩水噴霧耐性 (金メッキのステンレス鋼など) が必要です。
耐振動/耐衝撃性: 車両や航空機などのモバイル プラットフォームには、ロック機構 (3 ネジ SMA など) またはバネ式接点設計を備えたコネクタが必要です。

(4)。アプリケーションシナリオとのマッチング
通信機器: 5G 基地局は、N タイプ (高出力) コネクタと SMA (小型) コネクタを好みます。ミリ波帯には 2.92mm または K タイプのコネクタが必要です。
テストと測定: 高周波テストには高精度コネクタ (3.5 mm など) を使用して、BNC などの低精度コネクタによって引き起こされるエラーを回避します。
家庭用電化製品: Wi-Fi モジュールは U.FL (超小型) コネクタを使用することがよくありますが、コストと信号損失の間のトレードオフが必要です。
軍事/航空宇宙: MIL-STD-348 規格を満たすフルメタルハウジングと金メッキ接点を備えた信頼性の高いモデルを選択してください。

(5)。その他の重要な要素
コストとリードタイム: ハイエンド コネクタ (ミリ波コネクタなど) は高価であるため、予算とサプライ チェーンの安定性を考慮してください。
標準化の程度: メンテナンスが困難になる可能性のあるニッチなモデルを避けるために、ユニバーサル コネクタ (SMA など) を優先します。
取り付け方法: PCB 取り付け、パネル取り付け、または直接ケーブル接続では、異なる構成 (直角またはストレート コネクタなど) が必要です。

選考プロセス例
要件を決定します: 例: 5G 小型基地局無線ユニット、周波数 3.5 GHz、屋外設置、防水。
スクリーニングパラメータ:
周波数：3.5GHz → SMA、N型どちらでも可。
環境：IP67防水 → Nタイプ（より信頼性の高いネジシール）を選択してください。
パワー：中→Nタイプでパワーに余裕があります。
互換性の確認: N タイプ コネクタが既存のケーブル (LMR-400 など) およびデバイス ポートと一致することを確認します。

4.よくあるトラブル RF同軸コネクタ
RF 同軸コネクタは、長期間使用すると、設計、設置、環境要因などの要因によりさまざまな問題が発生し、信号伝送の品質に影響を与える可能性があります。 RF 同軸コネクタに関する一般的な問題は、多くの場合、インピーダンス整合、機械的強度、シールド効果、および環境適応性に関連しています。製品の故障率は、適切な選択 (例: 周波数と電力のマッチング)、標準化された設置 (例: トルク制御)、および定期的なメンテナンス (例: 接触面の清掃) によって低減できます。

（1）。信号損失が大きい、または伝送効率が低い
考えられる原因:
コネクタのインピーダンスの不一致 (例: 50Ω と 75Ω のデバイスの混合)。
コネクタやケーブルの老朽化、導体の酸化、接触不良。
接続が緩んでいるか、部分的に締められていると、信号の反射が発生します。
低品質のコネクタまたはケーブルを使用すると、過剰な挿入損失が発生します。

解決：
システム内のすべてのコネクタとケーブルのインピーダンスが一定であることを確認します (通常は 50Ω または 75Ω)。
コネクタの接触面の酸化や汚れを検査し、必要に応じて洗浄または交換します。
トルク レンチを使用して、ネジ付きコネクタ (SMA、N タイプなど) を標準トルクで締めます。低損失ケーブルと高性能コネクタ (金メッキ接点など) を選択してください。

（2）。信号の干渉または大きなノイズ
考えられる原因:
コネクタのシールドが不十分なため、電磁干渉 (EMI) が侵入します。
コネクタ ハウジングの接地が不十分で、コモンモード干渉が発生します。
強力な電磁放射源（モーターやインバーターなど）の近く。
ケーブルまたはコネクタが損傷しており、シールドが壊れています。

解決：
フルメタルハウジングと高いシールド効果を備えたコネクタを選択してください。
コネクタ ハウジングがデバイス シャーシに適切に接地されていることを確認してください。
干渉耐性を高めるには、二重シールドまたは三重シールドの同軸ケーブルを使用します。
ケーブルに損傷がないか検査し、必要に応じて交換します。

（3）。コネクタの緩みまたは接触不良
考えられる原因:
過剰な抜き差しによる機械的摩耗 (BNC スプリングの故障など)。
振動や衝撃環境 (車両や航空機内など) でねじが適切に締まらない。
コネクタのオスとメスのコネクタが一致していないか、公差が大きすぎます。

解決：
頻繁に抜き差しを行うシナリオの場合は、寿命の長いコネクタ (5000 サイクルのプラグイン定格を持つ SMA コネクタなど) を選択してください。振動する環境では、ロック機構 (3 本ネジ SMA など) を備えたコネクタを使用してください。

コネクタのモデルが一致していることを確認してください。異なるブランドや仕様を混在させないでください。

（4）。コネクタの損傷（破損、変形など）
考えられる原因:
過度の機械的ストレス (例: ケーブルの過度の曲げにより、コネクタのはんだ接合部が破損する)。
不適切な取り付け工具を使用すると、ハウジングのネジが緩みます。
材料の経年劣化または環境腐食（塩水噴霧、高温など）。

解決：
取り付け中にコネクタに横方向の力がかからないようにして、曲がりを最小限に抑えるために直角コネクタを使用してください。
ネジ付きコネクタを取り付けるには、特殊な工具 (トルク レンチなど) を使用してください。
過酷な環境には、耐食性の材料 (金メッキのステンレス鋼など) を選択してください。

（5）。信号反射を引き起こすインピーダンスの不連続性
考えられる原因:
コネクタとケーブル間のインピーダンスの不一致 (例: 50Ω コネクタと 75Ω ケーブル)。
コネクタの内部構造欠陥 (例: 不均一な誘電体層)。
コネクタの嵌合が不完全で、エアギャップが発生します。

解決：
伝送経路全体 (コネクタ、ケーブル、デバイスを含む) にわたって一貫したインピーダンスを確保します。高精度の機械加工が施されたコネクタ (軍事規格 MIL-STD-348 で指定されているものなど) を選択してください。

位置ずれによるインピーダンスの変動を避けるために、コネクタを完全に締めてください。

（6）。防水性能の異常
考えられる原因:
防水シールが劣化または損傷している。
ネジが締まっていない、またはシーラントの有効期限が切れています。
コネクタの設計は湿気の多い環境には適していません。

解決：
定期的にシールを点検してください。屋外用途の場合は、IP67 以上の定格のコネクタを選択してください。
防水テープやシリコンを使用して密閉性を高めます。
Oリング付きの防水タイプ（N型防水コネクタなど）を選定してください。

（7）。高周波アプリケーションにおける共振の問題
考えられる原因:
コネクタは高周波で寄生共振を示します (設計上の欠陥など)。
コネクタと PCB のレイアウトが一致しないため、定在波が発生します。

解決：
より高い周波数をサポートするコネクタを選択します (SMA の代わりに 2.92mm など)。
PCB のインピーダンスマッチングを最適化して、伝送ラインの長さの不連続を回避します。

RF 同軸コネクタに関する一般的な問題の要約表:

5.RF同軸コネクタの保守基準
RF 同軸コネクタの性能は信号伝送の品質に直接影響するため、長期安定した動作を確保するには定期的なメンテナンスが必要です。主要なメンテナンス標準と動作仕様は次のとおりです。

(1)。定期的な点検と清掃
外観検査：コネクタシェル、特に金属部品やシールリングに変形、亀裂、腐食（錆、酸化など）がないか確認します。
接触面の清掃：無水アルコールと不織布を使用して内部導体とピンを清掃し、酸化層、ほこり、油を除去します。メッキの損傷を防ぐため、研磨材（サンドペーパーなど）の使用は避けてください。
インターフェース状態の確認：オスコネクタとメスコネクタが緩みやズレがなくスムーズに差し込まれていることを確認します。ネジ付きコネクタ (SMA、N タイプなど) は、滑りを防ぐためにネジが損傷していないかどうかを確認する必要があります。

清掃手順
電源オフ操作: 静電気による損傷を防ぐために、デバイスの電源がオフになっていることを確認してください。
物理的洗浄: エアガンを使用して大きな不純物を除去し、アルコールに浸した綿棒で接触面を優しく拭きます。
酸化処理：塗膜が酸化（黒ずむなど）した場合は、消しゴムや専用のクリーナーで軽く磨いてください。
乾燥: 残留アルコールを避けるため、自然乾燥または低温 (≤60°C) でタンブラー乾燥してください。

(2)。電気的性能試験
インピーダンス マッチングの検証: ネットワーク アナライザーまたは TDR (タイム ドメイン反射率計) を使用して、コネクタとケーブルのインピーダンスの連続性を検出し、突然の変化がないことを確認します (VSWR ≤ 1.5 が最適です)。挿入損失の監視: 高周波アプリケーションでは、信号損失の定期的なテストが必要です。損失が異常に増加する場合（たとえば、公称値の 20% を超える場合）、コネクタまたはケーブルの経年劣化の問題を確認する必要があります。シールド効果のチェック: RF 漏れテスターまたは近接場プローブを使用してコネクタのシールド性能をテストし、電磁漏れがないことを確認します。

(3)。機械の性能維持
抜き差し動作仕様：乱暴な抜き差しは避けてください。スナップオン コネクタ (BNC など) は、引き抜く前にクランプを押す必要があります。ネジ付きコネクタはトルクレンチを使用して標準トルク（SMA推奨0.5～0.8N・mなど）で締め付けてください。
緩み防止対策: 振動環境 (車載機器や航空機搭載機器など) では、ネジ付きコネクタに緩み止め接着剤またはロックワッシャーを装着し、定期的に締め付け状態を確認する必要があります。
ケーブル保護: コネクタのはんだ接合部の破損やシールド層の損傷を防ぐために、ケーブルを過度に曲げないでください (最小曲げ半径 ≥ ケーブル外径の 5 倍)。

(4)。環境適応性の維持
防水および防湿処理: 屋外または湿気の多い環境で使用される防水コネクタ (IP67 以上) は、定期的にシール リングの弾性をチェックし、劣化したら適時に交換する必要があります。非防水インターフェースにはシリコン グリースを塗布して保護を強化できます。
耐食性の維持: 塩水噴霧、酸、アルカリの環境では、ステンレス鋼または金メッキのシェル コネクタを使用し、定期的に防錆剤で金属表面を拭きます。温度適応性: 高温環境 (基地局の無線周波数ユニットなど) では、コネクタの誘電体材料 (PTFE など) が変形しないようにする必要があります。低温環境 (北極の機器など) では、プラスチック部品の脆性亀裂を避ける必要があります。

(5)。寿命管理と交換サイクル
プラグイン寿命監視：高周波の抜き差し回数を記録し、寿命が近づいたら事前に交換します。
老朽部品の交換：接触不良、シールド層の損傷、絶縁性能の低下がある場合はコネクタを交換し、修理後の再使用は禁止します。
スペアパーツの標準化: 混合使用による互換性の問題を避けるために、同じシステム内ではできるだけ同じブランドとモデルのコネクタを使用する必要があります。

RF同軸コネクタの寿命管理と交換サイクル表：

(6)。文書と記録
メンテナンスログ：各検査日、テストデータ（VSWR、挿入損失など）、交換部品モデルを記録し、トレーサビリティ分析を容易にします。
故障事例ライブラリ: 予防保守戦略を最適化するために、典型的な故障 (酸化による高抵抗、振動による緩みなど) をまとめます。

6.RF同軸コネクタの寿命を延ばすには
RF 同軸コネクタは高周波信号伝送の重要なコンポーネントであり、その寿命はシステムの安定性に直接影響します。適切な選択、設置、使用、メンテナンスによって耐用年数を延ばすことができます。

(1)。正しい選択とマッチング
周波数と電力のマッチング: システムの動作周波数と電力要件を満たすコネクタを選択します (たとえば、5G 基地局には N タイプが推奨され、高周波テストには SMA が推奨されます)。
インピーダンスの一貫性: 信号の反射によるパフォーマンスの低下を避けるために、コネクタ、ケーブル、および機器のインピーダンスが一貫していることを確認します (通常は 50Ω または 75Ω)。
環境適応性: 屋外または過酷な環境 (高温、塩水噴霧、振動) には、防水 (IP67)、耐食性 (金メッキステンレス鋼)、または強化コネクタを選択する必要があります。

(2)。 RF同軸コネクタを標準搭載
1) インストール前の準備
コネクタとケーブルの互換性を確認してください。
コネクタのモデル (SMA、タイプ N など) がケーブルのタイプ (RG-58、LMR-400 など) と互換性があることを確認します。
インピーダンス (50Ω/75Ω)、周波数範囲、および電力処理が要件を満たしていることを確認します。
コンポーネントの整合性を確認します。
コネクタのハウジング、ネジ山、ピンに変形、亀裂、酸化がないか検査してください。
ケーブルのシールドが損傷していないこと、および内部導体が曲がったり破損していないことを確認してください。
接触部分を清掃してください。
無水アルコールと不織布を使用して内部導体やジャックの油分や汚れ、酸化物を取り除いてください。
金/銀メッキの接点を傷つけるのにサンドペーパーや硬いものを使用しないでください。

2) コネクタおよびケーブルアセンブリの仕様
ケーブルのストリッピングと前処理
専用の剥離ツールを使用して、ケーブルのジャケット、シールド、絶縁体をコネクタに必要な長さまで剥離します。
内部導体が適切な長さであることを確認し、過度の長さ (例: 曲がり) や過度の長さ (例: 接触不良) を避けてください。はんだ付けまたは圧着作業
はんだ付けコネクタ:
過熱や誘電体の損傷を避けるため、一定温度のはんだごて（推奨温度：300～350℃）を使用し、はんだ付けを手早く完了してください。
短絡やインピーダンスの変化を防ぐために、はんだ接合部は滑らかでバリがない必要があります。
圧着コネクタ:
適合する圧着工具を使用して圧着圧力を均一にし、シールドとハウジングを確実に接触させます。
組み立て後の検査:
マルチメーターを使用して導通をチェックし、短絡や断線がないことを確認します。
ケーブルを軽く引っ張って、コネクタとケーブルの機械的安定性を確認します。

3) コネクタのドッキングと固定
位置合わせと嵌合: オスとメスのコネクタが厳密に位置合わせされていることを確認し、斜めの挿入によるピンの曲がりや損傷を防ぎます。
プッシュオン コネクタ (BNC など) は、カチッという音がしてロックされます。ネジ付きコネクタ (SMA など) は、締める前に手動で締める必要があります。ネジ付きコネクタの締め付け
トルクレンチを使用して標準トルクで締め付けます（例）。
SMAコネクタ：0.5～0.8N・m
N型コネクタ：1.0～1.5N・m
ネジ山の損傷やメディアの変形を避けるため、締めすぎないでください。
ゆるみ止め対策
振動環境 (車両や航空機で使用される環境など) では、ネジ付きコネクタにスプリング ワッシャーまたは緩み止め接着剤を装備する必要があります。
スナップオン コネクタ (BNC など) は、保持力を高めるために緩み止めテープで巻くことができます。

4) 使用上の注意
プラグの抜き差し手順
電源が入っている間はプラグを抜き差ししないでください。高周波信号によりアーク放電が発生し、接触面が損傷する可能性があります。
プラグを抜くとき: スナップオン コネクタの場合は、クランプをしっかりと押します。ネジ付きコネクタの場合は、取り外す前に完全に緩めます。
機械的ストレスを避ける
ケーブルを配線するときは、コネクタの基部に応力がかからないよう、曲げ半径 (ケーブル直径の 5 倍以上) を許容してください。
ケーブルタイまたはクランプを使用してケーブルを固定し、垂れ下がるのを防ぎます。環境適応力
湿気の多い環境: 防水コネクタ (IP67) を取り付けた後、シール リングがしっかりと締められていることを確認してください。
高温環境: コネクタが過度の温度に長時間さらされることを避けてください (たとえば、PTFE 誘電体は 165°C に制限されています)。

5) インストール後の検証とテスト
電気的性能試験
ネットワーク アナライザーを使用して定在波比 (VSWR) を測定します。通常の値は ≤1.5 である必要があります。
挿入損失を測定します。異常がある場合は、接触不良やケーブルの損傷がないか確認してください。
機械的安定性チェック
コネクタを軽く振って、緩みや異音がないことを確認してください。
振動環境で振動テスト (5 ～ 500 Hz の周波数掃引など) を実行します。

(3)。定期的な清掃とメンテナンス
接触面の清掃：内部導体とピンを無水アルコールと不織布で定期的に清掃し、酸化層や汚れを取り除きます。金/銀メッキの損傷を防ぐため、研磨材（サンドペーパーなど）の使用は避けてください。シーリングを確認する: 防水コネクタでは、O リングやシーラントが劣化していないかを定期的に確認し、必要に応じて交換する必要があります。シールド層の検査: 電磁干渉 (EMI) による信号品質への影響を防ぐために、ケーブルのシールド層が損傷していないことを確認します。

(4)。環境破壊を避ける
耐湿性および耐腐食性:
金メッキまたはステンレス鋼のシェル コネクタは、湿気の多い環境や塩水噴霧環境で使用する必要があり、防錆剤を定期的に塗布する必要があります。
非防水コネクタは、熱収縮チューブや防水テープで一時的に保護できます。
温度管理:
高温環境 (基地局の無線周波数ユニットなど) では、コネクタの誘電体材料 (PTFE など) が変形していないことを確認してください。
極度の低温環境 (北極の機器など) では、プラスチック部品の脆性亀裂を避けてください。

(5)。適正使用と寿命管理
頻繁な抜き差しを減らす:
高頻度の抜き差しシナリオ (テスト機器など) の場合は、高寿命モデル (5000 回を超える SMA 抜き差しなど) を選択してください。
必要に応じて、アダプタや延長ケーブルを使用して、メインコネクタの抜き差しの回数を減らしてください。
定期的なパフォーマンステスト:
ネットワーク アナライザを使用して VSWR (定在波比) と挿入損失を検出し、異常があれば適時に交換します。
スペアパーツの交換戦略:
規定の挿抜寿命（SMA 5000 回など）に近づいた場合や接触不良が発生した場合には、事前に交換してください。

(6) 故障の予防
異なるブランドを混在させないでください。
公差の不一致による磨耗を避けるために、同じシステムで同じコネクタ モデルを使用するようにしてください。
メンテナンス ログを維持します。
各メンテナンス時期、テストデータ、交換記録を記録し、寿命傾向の分析を容易にします。

7.RF同軸コネクタに関するよくある質問(FAQ)
(1)。コネクタの接触不良はなぜ起こるのでしょうか？
考えられる理由: ピンの酸化または汚染 (アルコールで洗浄)。ネジが締まっていない（SMAは0.5～0.8N・mのトルクが必要）。機械的損傷 (ピンの曲がりなど、交換が必要)。

(2)。過度の信号損失を避けるにはどうすればよいですか?
インピーダンスの一貫性を確保します (50Ω/75Ω を混合しないでください)。低損失ケーブル (LMR-400 など) を選択してください。酸化を防ぐため、接触面を定期的に掃除してください。 (3)。異なるブランドのコネクタを混在させることはできますか?お勧めしません!異なるブランド間の公差の違いにより、以下が発生する可能性があります。 ピンの接触不良。インピーダンスの不連続 (信号反射)。機械的強度の低下（糸滑りなど）。

(3)。高温環境用のコネクタはどのように選択すればよいですか?
誘電体材料には高温に強いPTFEを選択してください（165℃を限度）。ステンレススチールまたは金メッキの金属シェルを使用してください。プラスチック部品（変形しやすい）は避けてください。

(4) RF 同軸コネクタはどのように選択すればよいですか?
次の要素を考慮する必要があります。
周波数範囲：BNC（≤4GHz）、SMA（≤18GHz）、Nタイプ（≤11GHz）、2.92mm（≤40GHz）。
インピーダンスマッチング：50Ω（通信システム）または75Ω（映像伝送）。
電力容量：ハイパワーの場合はN型または7/16型をお選びください。
環境要件：屋外用防水タイプ（IP67）、軍用耐食金メッキタイプ。

(5) コネクタの故障をどのように検出するか?
目視検査：酸化、変形、亀裂。
マルチメーターテスト: 導電率と絶縁抵抗。
ネットワーク アナライザ: VSWR と挿入損失を測定します。
クイックトラブルシューティングガイド:

（6）。 VSWR (定在波比) が高すぎるのはなぜですか?
コネクタとケーブルのインピーダンスが合っていません。
接続が完全にはかみ合っていません (エアギャップがあります)。
ケーブルまたはコネクタが内部で損傷しています。
